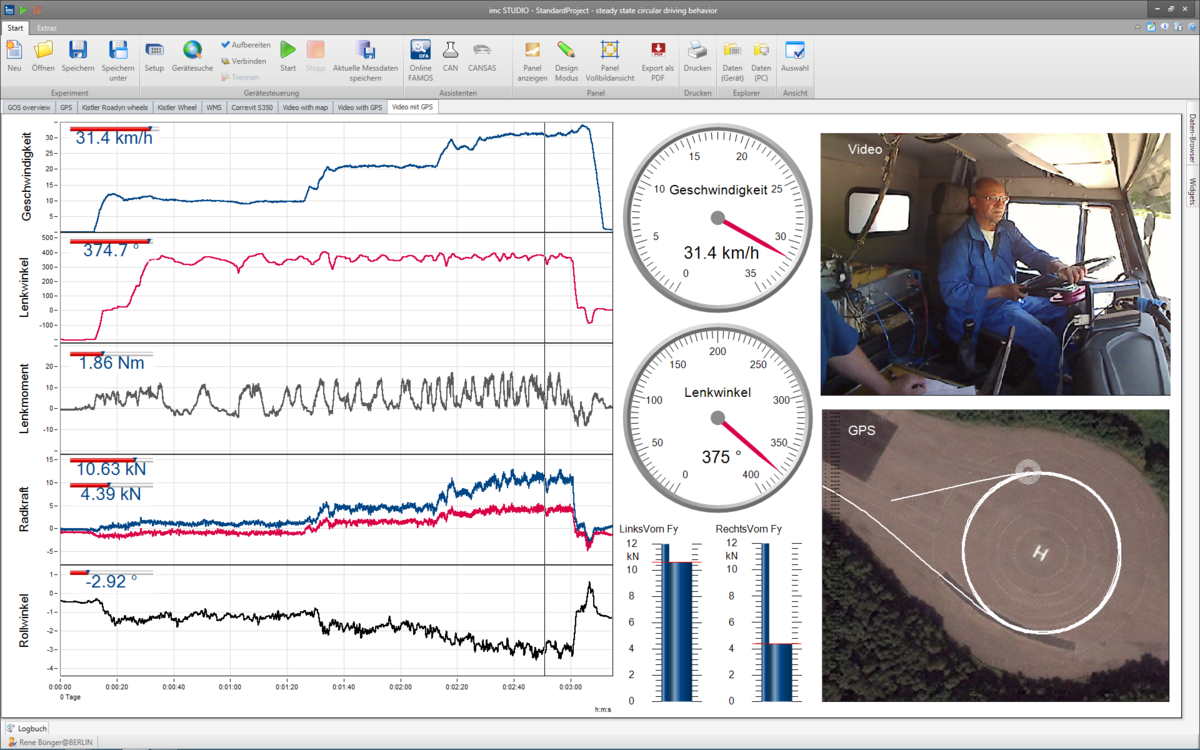

imc STUDIO Video: 비디오 캡처 및 측정 데이터 수집 링크

측정 데이터와 동시에 비디오 데이터의 분석 하기 위해 동기화가 중요합니다. 이 때문에, 비디오 데이터는 완벽하게 정확한 상관관계의 가능을 위해 다른 측정 데이터와 동기화 되어야 합니다. 카메라의 프레임 비율에 의해 결정되는 정밀도의 최상의 레벨 즉, 동기화는 비디오 프레임 하나의 수준까지도 정확해야 합니다. imc STUDIO Video는 이러한 최대 정밀도를 가능하게 합니다.

트리거된 사건에 이어지는 영상 데이터는 큰 흥미거리가 될 수 있기 때문에, 사전에 조정 가능한 트리거를 구성 할 수 있는 기능 또한 비디오 데이터를 기록/저장하기 위해 제공 됩니다.

모니터 채널

프레임 비율과 포맷에 의하여, 비디오가 반드시 처리해야 하는 데이터의 양과 전송 속도는 성장합니다. 10~20 Mbyte/s은 보통 속도가 아닙니다. 이러한 이유 때문에, 일반적으로 트리거 된 사건을 실제적으로 감싸는 관련 부분의 시간을 획득하여 비디오 데이터의 저장을 제한하는 것이 중요합니다. 문서의 완전성을 보장하기 위해 감소 된 프레임/데이터 비율의 영상 신호에 관한 전체 지속 시간을 기록하는 것이 필요할 때가 있습니다.

이것은 Video 채널을 포함한 모든 유형과 모든 측정 채널을 위한 imc STUDIO를 통해 제공되는 "모니터 채널"기능에 대한 고전적인 응용 프로그램 입니다.

각 측정 채널은 느린 샘플링 비율이 적용 되는 "모니터 채널"로서의 두 번째 기능 또한 있습니다.

따라서, 원래의 채널을 샘플링으로 한 복사본이 만들어 집니다. 모니터 채널은 그 측정 범위의 측면에서 어떤 다른 "아날로그" 구성을 가질 수는 없지만, 그것은 트리거 특성의 관점과 데이터 저장 옵션, 데이터 속도 등에서 완전히 독립적으로 구성 될 수 있습니다.

이러한 방식으로 느리고 응축된 비디오 스트림에서 시간에 걸쳐 프로세스를 기록하는 단일 카메라를 사용하는 것이 가능한데, 예를 들면, 1 frame/sec 와 병렬로 제한된 시간 스팬은 고해상도 (100 frame/sec) 비디오 녹화를 트리거 합니다. "근접"의 시간 창을 결정하기 위한 트리거 사건은 다른 측정 채널상의 신호 또는 그러한 채널들의 논리적 조합이 될 수 있습니다.

물론, 카메라의 "소스 이미지는" 저장 할 필요 없이 어디서나 언제든지 그 자체로 볼 수 있습니다. 또한, 트리거 되는 비디오 채널에, 트리거 사건 전의 순간에 대응하는 카메라의 소스 이미지는 항상 모니터링 목적을 위해 표시됩니다.

카메라 유형 및 인터페이스

비디오 카메라는 다양한 디자인을 사용 할 수 있습니다. 일반적인 상호 연결은 USB, Firewire(IEEE 1394)와 이더넷을 포함합니다. 이미지 형식은 썸네일 크기에서부터 VGA (640 x 480)와 SVGA (800 × 600), 풀 HD (1920 × 1080)까지의 다양한 형식을 제공합니다. 일반적인 프레임 속도는 USB 카메라에 약 30 frames/sec까지 확장 가능하며 하이-엔드 Firewire 카메라에는 130 frames/sec 이상까지 확장 가능 합니다.

이것은 시장에서 특정 응용 프로그램 사용을 위한 선택의 다양함이 존재한다는 것을 의미합니다. imc STUDIO의 통합 목적을 위해 필요한 것은, 표준 드라이버 모델 "DirectShow"를 가지고 있으며 Windows에서 지원 가능한 카메라를 선택하는 것입니다. 이 기능을 가지고 있는 시판 카메라는 일반적으로 imc STUDIO와 완벽하게 호환됩니다. 이미 테스트 마친 카메라 모델의 참고 목록은 해당 지역의 imc Hotline에서 확인 가능 합니다.
