imc STUDIO 설치: 측정 시스템의 선택 및 모든 하드웨어 특정 설정의 구성

- 간단하고 명료한 사용자 맞춤형 스프레드 시트 디스플레이
- 복수 선택 가능 및 채널 구성의 복사 & 붙여 넣기 기능 지원
- 검색과 필터 기능
- 구성 마법사를 사용하여 시스템을 단계별로 설치
- imc SENSORS 데이터베이스에 드래그&드롭 접근을 통해 간단한 채널 구성
- 호환 가능한 TEDS

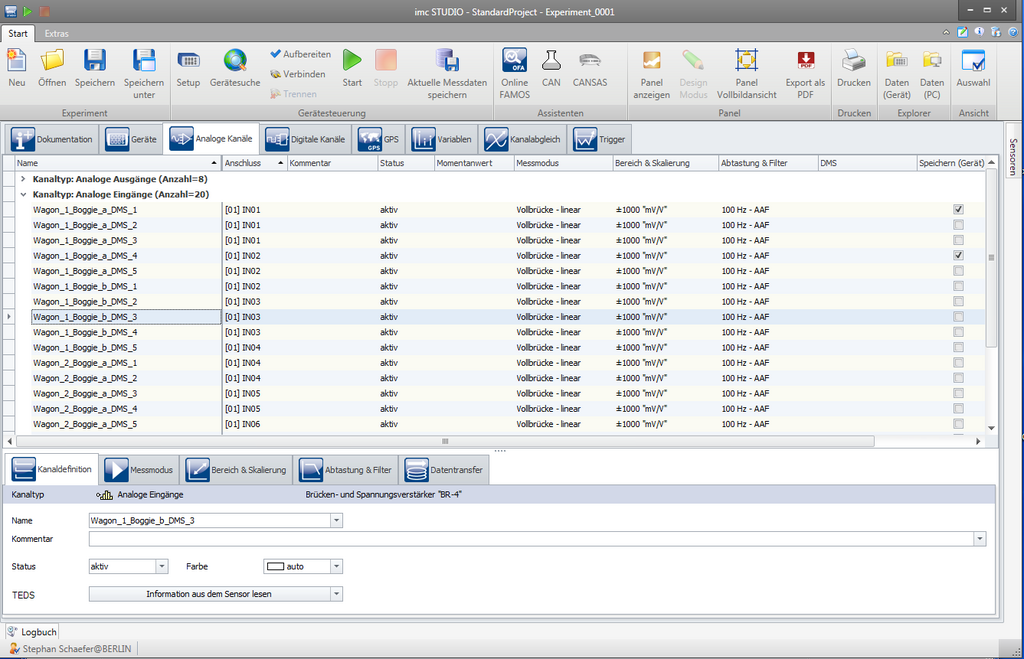

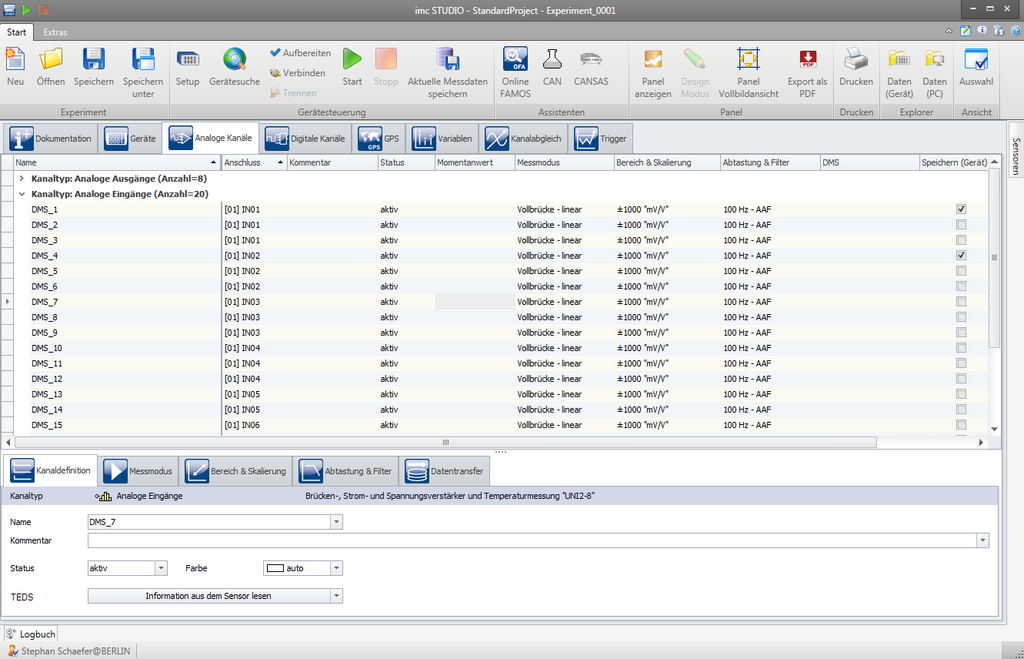

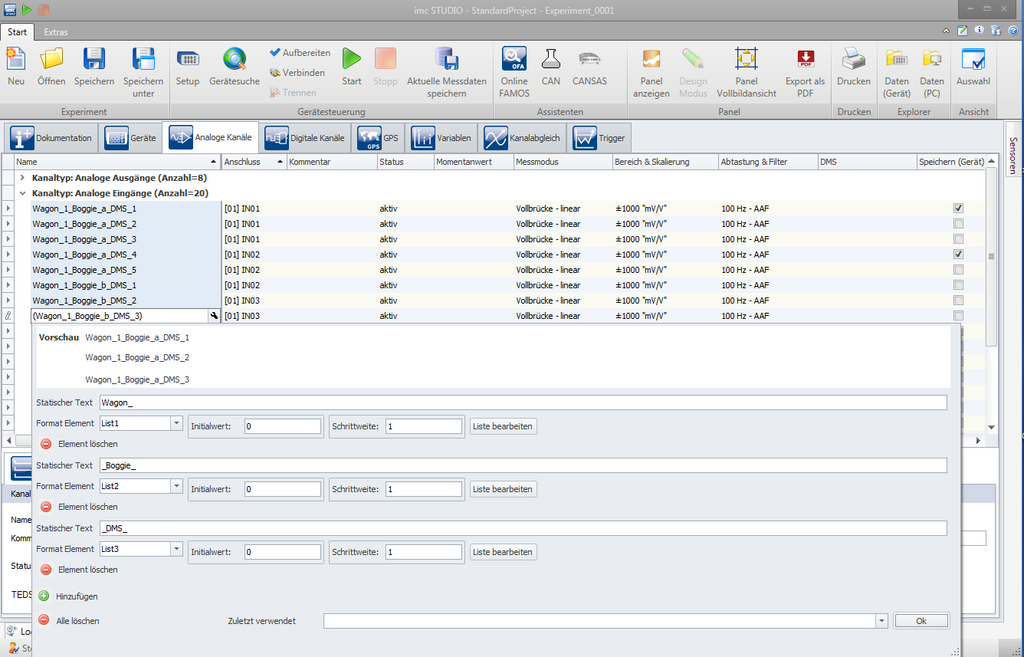

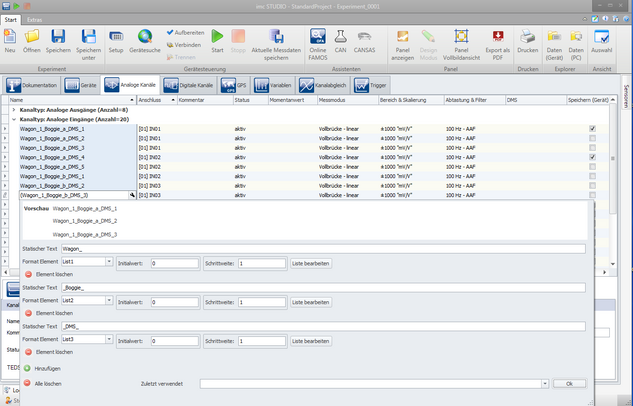

- 강력한 자동 이름 지정 방식으로 수 많은 채널의 처리 가능
- CAN, LIN, ARINC, FlexRay 등과 같은 버스 프로토콜에 대한 필드 버스 도우미 기능
- imc Online FAMOS - 실시간 계산을 규정하기 위한 보조기능을 사용하기 쉽게 통합
맞춤형 구성보기
채널 구성을 할 때, 표를 정리하여 처리하는 방식은 직관적인 이해를 포함합니다. 각 행은 채널을, 각 열은 설정 옵션을 나타내며, 각 셀 값은 구체적인 값을 나타냅니다. 보고 싶은 설정 옵션(열)을 선택 할 수 있을 뿐만 아니라, 원하는 대로 테이블 열을 정렬하거나 숨길 수도 있습니다.

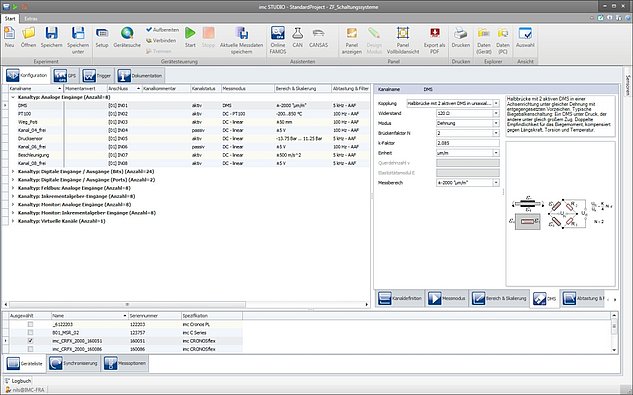

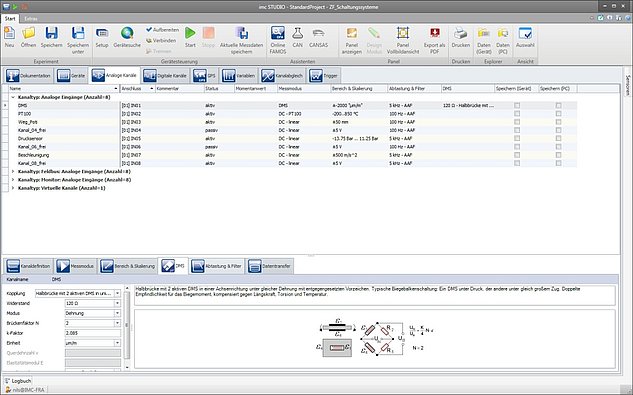

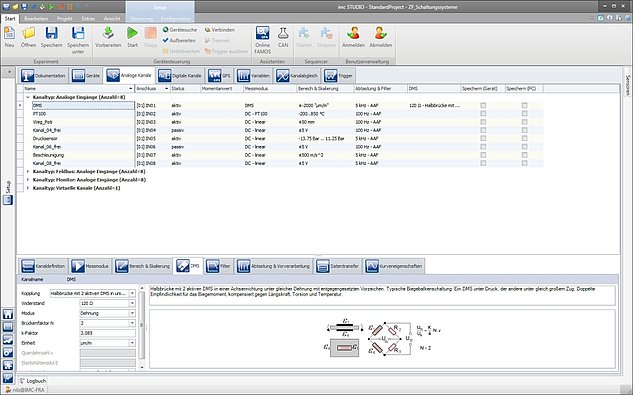

세 가지의 보기 옵션은 다양한 사용자의 요구를 충족 시킬 수 있습니다. 기능의 범위는 사용자의 역할이나 수준 (사용자가 설치 기술자 또는 테스트 스테이션 조작자, 경험이 풍부한 전문가 등)에 따라 부합 할 수 있습니다.
Vorgabewerte schaffen Sicherheit
Einstellparameter die verborgen werden sollen, weil sie nicht verändert werden brauchen, benötigen selbstverständlich wohldefinierte Vorgabewerte (defaults). Eine sehr einfach zu bedienende aber trotzdem ausgesprochen flexible und mächtige Funktion erlaubt dies: Die Einstellungen eines selektierten Kanals und zwar auch jene, welche verborgen werden sollen, können als Vorgabewerte für alle oder aber für eine spezielle Klasse von Kanälen definiert werden, etwa aller Kanäle gleichen Typs.
So erreicht man volle Kontrolle auch über die verborgenen Eigenschaften der Kanäle bzw. des Systems, die im Hintergrund stets erreichbar bleiben und jederzeit zurück in den Fokus gebracht werden können.
채널의 정렬 및 필터링
멀티 채널 측정을 위해, 통합된 정렬 및 필터링 기능은 모든 정보를 추적하는 것을 돕습니다. 일부 필터는 자유롭게 정의된 기준에 따라 특정 채널 행을 숨기거나 드러낼 수 있습니다. 그 결과, 필요한 채널 목록을 마우스 클릭 한번으로 손쉽게 가져올 수 있습니다.
필터링은 다음 두 가지 중 어느 한 방법으로도 수행 가능합니다.
1. 각 열은 간단한 로직 기반의 자동 필터가 적용 될 수 있는데, 열의 “측정 모드”에서 브리지(bridge) 채널로 구성된 전용 채널 만을 표시 합니다.
2. 범용 필터 편집기를 이용함으로써, 상호 작용하는 방식으로 필터의 전체 세트를 정의하는 것이 가능합니다. 이러한 복잡한 논리식은 여러 개의 파라미터(열)의 조합에 적용되어 이루어질 수 있는데, 매우 미세하게 그려진 선택이 만들어 질 수 있습니다. 일단 배합되면 "체크 마크"를 설정하여 원하는 대로 필터는 활성화 될 수 있습니다.
이 기술은 좋은 개요와 수백 개의 채널을 포함하는 정교한 시스템을 제어 유지 관리 할 수 있습니다.
