MTP-NT Modulare Telemetrie

MTP-NT 텔레메트리는 모듈식 설계로 구성된 작고 유연한 원격 측정 시스템입니다. 자유롭게 선택할 수 있는 센서 모듈, 컨트롤러 모듈 및 전자기 유도 방식의 트랜스미터 유닛으로 구성됩니다. 사용자의 조건에 따라 원격 측정 시스템을 자유롭게 구성하고 변경할 수 있습니다.

• 측정 채널 수: 2 - 128
• 신호 대역폭: 0 – 24 kHz
• 센서 유형: strain gauge, TH-K, PT100, PT1000, IEPE, 전압
• 측정 해상도: 16 bit (18 bit internal)
• 신호 전송: 인덕티브(inductive) 방식
• 전원 공급: 인덕티브(inductive) 방식
• 하우징: 방수된 견고한 하우징
• 동작 온도: -40 … +85 (125) °C
• 송신 모듈 크기: 60 x 40 x 10 mm

MTP-NT 텔레메트리는 전압, 스트레인 게이지(쿼터, 하프 및 풀 브리지) 및 IEPE 센서를 위한 범용 아날로그 모듈과 열전대(K 타입 및 J 타입) 및 PT100/1000 측정을 위한 온도 모듈의 두 가지 센서 모듈 유형을 제공합니다. 각 센서 모듈은 2채널 또는 4채널 타입으로 제공되며 신호 컨디셔닝, 앨리어싱 제거 필터, A/D 컨버터 및 디지털 변환 기능을 갖추고 있습니다.

하나의 MTP-NT 컨트롤러 모듈은 최대 64개의 측정 모듈(128 채널)을 제어할 수 있습니다. 각 모듈은 분산 측정 방식으로 센서 가까이에 배치할 수 있으며 간섭 없는 디지털 전송 방식으로 최대 10m의 먼 거리도 서로 연결할 수 있습니다. 이러한 방식은 무선 측정의 장점 뿐만 아니라 측정 과정의 노이즈를 피할 수 있습니다. MTP-NT 컨트롤러의 출력은 무선 전송을 위해 bit-serial PCM 신호 방식으로 변조되어 최대 50mm 거리의 전자기 유도 방식으로 전송됩니다. 최대 10Mbit/s의 데이터 전송 속도를 만족하도록 설계되었습니다.

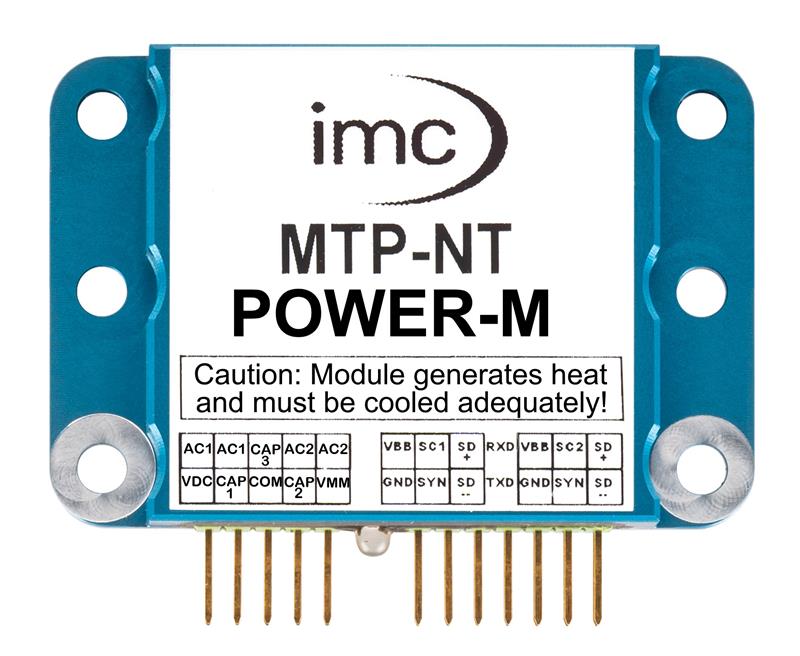

테스트 벤치 또는 생산 공정과 같은 영구적인 설치가 필요한 경우, 원격 측정 시스템은 며칠 또는 몇 주 동안 중단 없이 동작해야 합니다. 이를 위해 MTP-NT 텔레메트리 시스템은 비접촉식 유도 전원 공급 장치를 사용합니다. 회전 부품에 고정 전자기 유도 픽업 헤드와 수신 코일을 사용하여 원격 측정을 위한 전원 공급이 끊김 없이 전송됩니다.

측정 어플리케이션에 따라 최대 50mm 거리의 전자기 유도 코일 안테나와 최대 10Mbit/s의 전송 속도를 만족하는 다양한 비접촉 데이터 전송률을 분배할 수 있습니다. 예를 들어 32개의 병렬 채널의 경우 최대 6,000Hz의 신호 대역폭과 8개의 채널로 설정하여 전체 24,000Hz를 분배하여 사용할 수 있습니다.
