CTP High-speed wireless telemetry for rotating applications with up to 64 channels

견적 문의하기

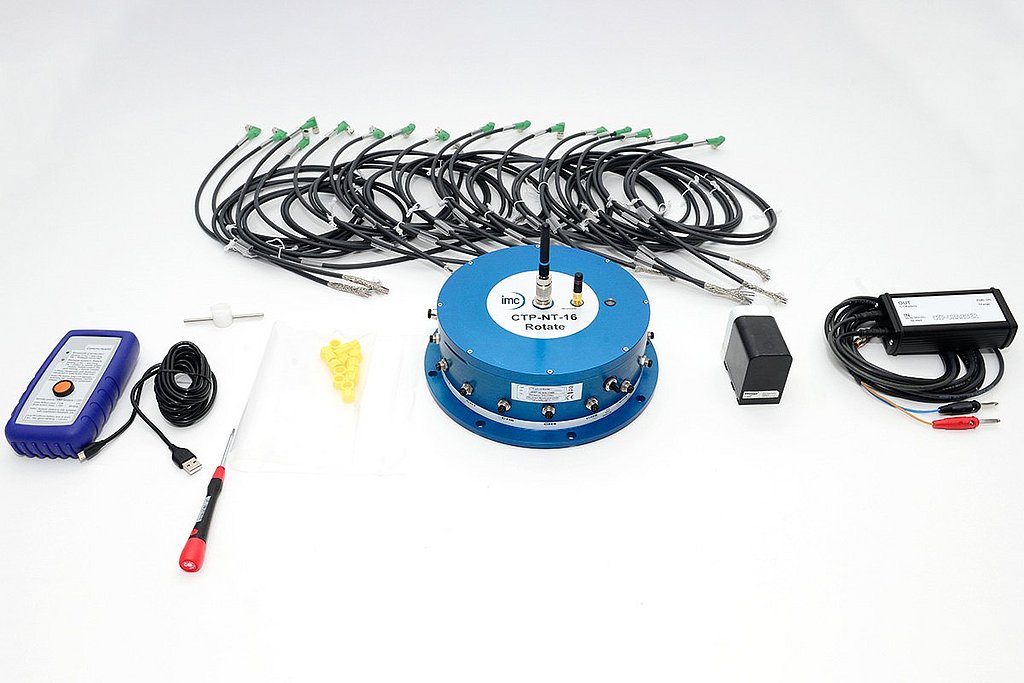

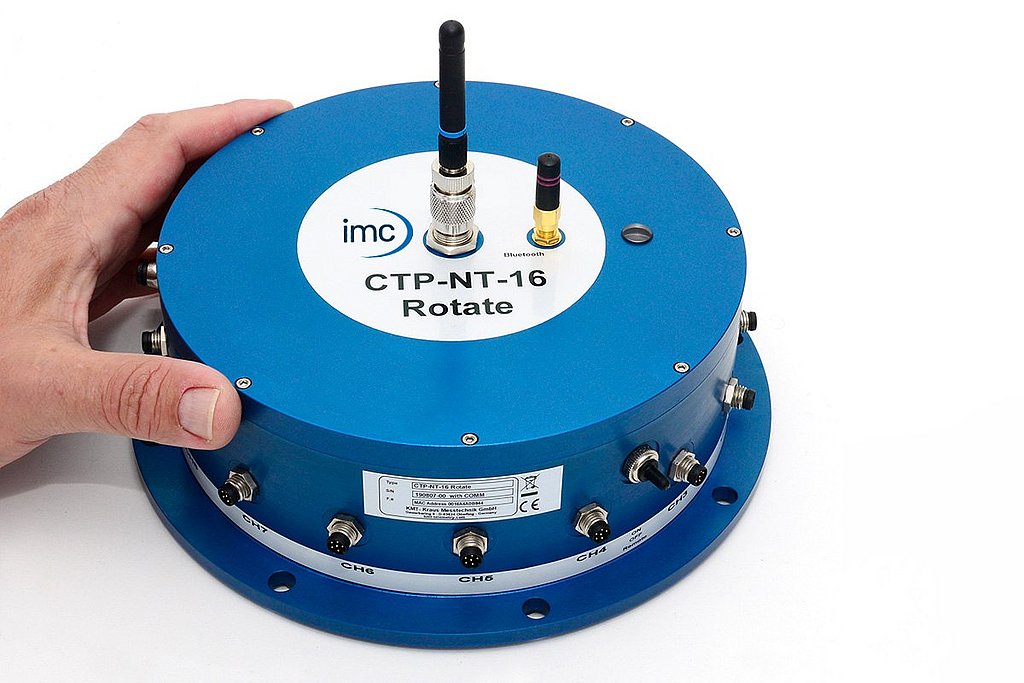

CTP-NT-Rotate 원격 측정 시스템을 사용하면 회전 기계, 테스트 벤치, 휠 및 로터에서 8, 16, 32 또는 64개의 측정 신호를 수집, 병렬 처리 및 전송할 수 있습니다. 스트레인 게이지(STG), 열전대 타입 K(TH-K), ICP 센서, 전위차계 센서(POT), LVDT/RVDT 센서 및 전압 측정을 위한 신호 컨디셔닝을 포함하고 있어 다양한 센서 모듈을 통한 다양한 채널 구성이 가능합니다. 2채널 단위의 채널 구성이 가능하여 측정 모듈 통합 연결 유닛을 통해 회전체의 원격 측정을 쉽고 빠르게 구성할 수 있습니다. 실외용으로 설계된 견고한 내구성을 가진 하우징(IP65)은 외부 공간에서 최대 20미터 거리의 데이터 전송이 가능합니다.



제품의 상세 정보

  • 측정 채널 수: 8/16/32/64
  • 신호 대역폭: 0 – 12.000 Hz
  • 센서 유형: strain gauge, TH-K, PT100, PT1000, IEPE, LVDT, RVDT, 전압
  • 측정 해상도: 16 bit
  • 신호 전송: 라디오 주파수 방식
  • 전원 공급: 배터리
  • 하우징: 방수된 견고한 하우징
  • 동작 온도: -20 … +60 °C

수신기 유닛

데이터 수신을 위한 수신기 유닛(디코더)에는 RF 신호의 최적 수신을 위한 2개의 안테나가 있습니다. 견고한 설계를 통해 수신기는 최대 100g의 진동을 견딜 수 있으며 -20°C에서 +60°C의 넓은 동작 온도 범위에서 작동합니다. 텔레메트리 데이터는 아날로그 출력(+/- 10V) 또는 이더넷 인터페이스가 있는 디코더 선택 옵션을 통해 출력됩니다. TELDEC 인터페이스가 있는 imc 측정 시스템을 통하여 imc 측정 하드웨어를 통한 다른 센서 및 필드버스 시스템과 정밀한 시간 동기화 데이터 시스템을 구성할 수 있습니다.

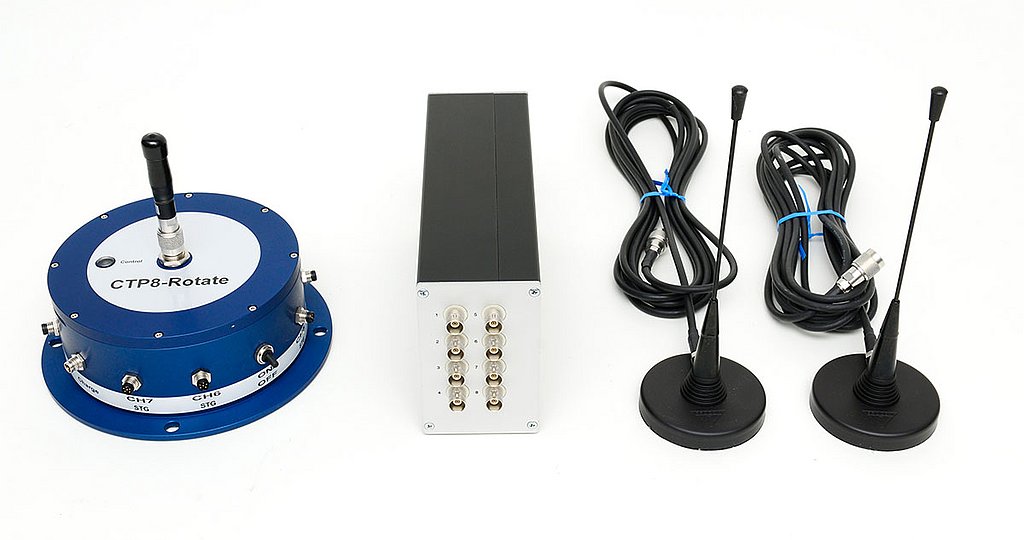

[Translate to South Korean:] CTP8-Rotate receiver unit

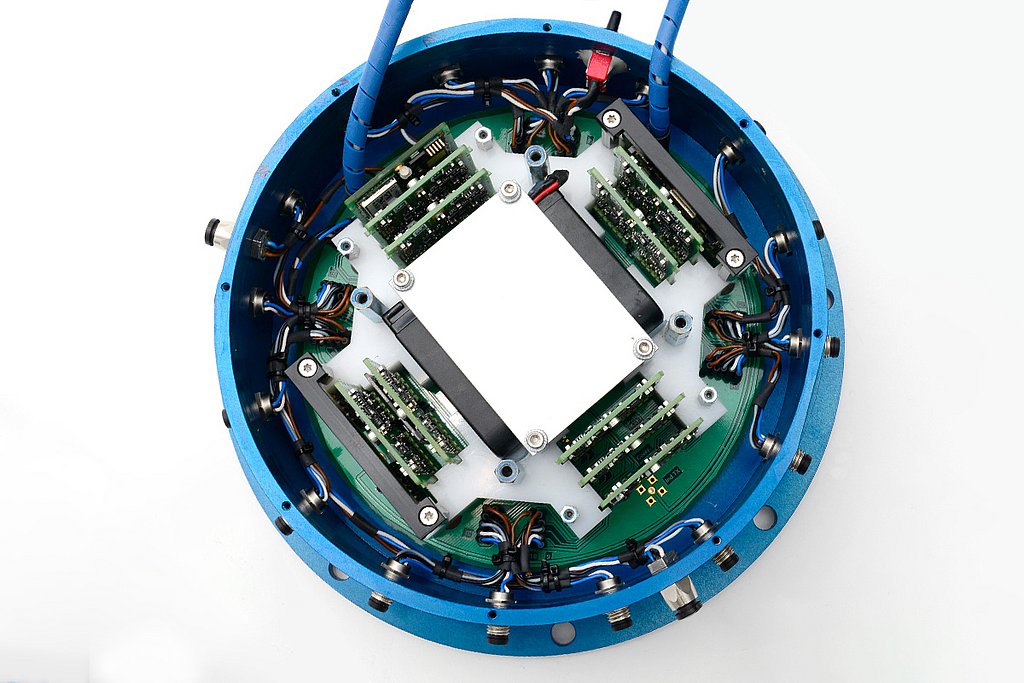

CTP-NT 시스템의 내부 및 구성

T1 - 16 bit 1채널 텔레메트리

[Translate to South Korean:] T1

TEL1-PCM: 12 bit 1채널 텔레메트리

TEL1-Flex – 플렉시블 1채널 텔레메트리

Dx - 모듈형 텔레메트리 시스템

MTP-NT - 모듈형 다채널 텔레메트리
