Highly robust, clickable measurement system for harsh environments
클릭으로 결합하는 견고한 계측 시스템
imc CRONOS-XT를 통해 imc는 최초로 완전한 모듈식 플랫폼의 고강도 모델을 제공합니다. 간단한 클릭 메커니즘을 통해 조립 도구와 연결 케이블 없이 데이터 수집 장치와 다수의 측정 모듈을 편리하게 연결하며, 완벽한 시스템을 구성할 수 있습니다. 방수/방진 등급 IP67 및 MIL-STD-810F 내구성 인증을 통해 imc 시스템은 먼지, 물, 강한 충격과 진동으로부터 안전하게 보호됩니다. 따라서 이와 같은 견고한 계측 시스템은 열악한 환경에서 진행되는 건설기계, 트랙터, 농업기계 및 차량 테스트의 실차 테스트 측정에 이상적입니다.
More flexibility for everyday testing

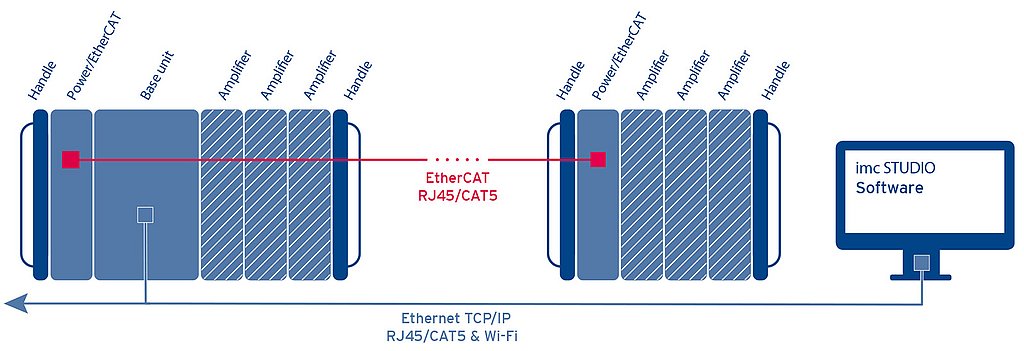

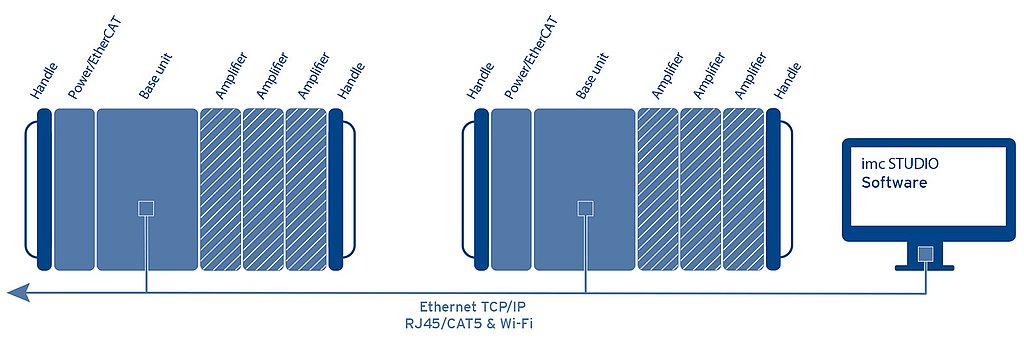

8채널 진동 측정을 계획 중이신가요? 그렇다면 기본 장치의 IEPE/ICP 모듈을 클릭 연결하기만 하면 됩니다. 모듈식 연결 기술로 DAQ 시스템은 측정 작업에 이상적으로 적합할 수 있습니다. 광범위한 고정밀 범용 및 특수 측정 모듈을 통해 열전대, RTD (PT100/1000), 전압 및 전류 신호, 가속도 및 소음 센서(IEPE), 변위 측정(LVDT),, Full/Half/Quarter 스트레인 게이지 및 로드셀과 같은 대부분의 센서 방식을 바로 연결하여 측정합니다. 정밀한 낮은 노이즈의 측정 모듈은 24비트로 디지털화되며 높은 대역폭과 측정 범위를 커버합니다.
Real-time analyses in the device
측정이 진행되는 동안에도 분석 업무를 완료할 수 있습니다. 통합된 imc Online FAMOS 실시간 분석 플랫폼을 이용하면, 테스트 중에 데이터를 실시간으로 계산하고 분석할 수 있습니다. 편리한 함수 어시스턴트를 사용하여 사용자만의 고유한 실시간 분석 수식을 만들 수 있습니다: FTT, 클래스카운팅 및 스펙트럼 분석과 같은 완성된 산업용 분석 함수뿐만 아니라 기본적인 수학/공학 함수를 리스트에서 간단히 선택하기만 하면 됩니다.
이를 통해 자체적인 평가 알고리즘을 만들고 프로그래밍없이 스마트하게 데이터를 분석할 수 있습니다. 이렇게 압축된 직관적인 분석 결과는 PC 없이도 장비에서 직접 계산되고 저장할 수 있으며, imc 디스플레이 악세사리를 통해 실시간으로 표시할 수 있습니다. 예를 들어, 실제 주행 중인 테스트에 대한 즉각적인 피드백을 확인하고, 이에 따른 적절한 주행 조작으로 즉시 수정할 수 있습니다.
Testing under harsh conditions
건설기계 및 농업기계는 엄청난 내구성이 필요합니다. 이것은 장비 및 부품들의 포괄적인 기능 및 응력 시험 업무가 중요하다는 의미입니다. imc CRONOS-XT는 테스트 및 측정 엔지니어에게 이러한 작업을 위한 완벽한 도구를 제공합니다. 범용 측정 모듈은 스트레인 게이지, IEPE/ICP, 변위, 힘 및 압력을 포함한 기계에 설치된 모든 센서를 정밀하게 측정하고, 실시간으로 로젯 분석 및 스펙트럼(FFT) 분석을 수행합니다. 견고한 하우징은 먼지, 물 및 진흙의 유입으로부터 장비를 안전하게 보호합니다.
Fatigue testing and load profiles
imc CRONOS-XT는 테스트 엔지니어가 실제 도로의 부하 프로파일을 수집하기 위한 이상적인 시스템을 제공합니다. imc CRONOS-XT는 MIL-STD-810F에 따른 높은 충격과 진동 내구성으로 극한 환경에서도 테스트를 안정적으로 수행할 수 있습니다. 장비 내부의 실시간 운영 체계는 24시간 원활한 계측 작업을 보장합니다. 자치 시작/종료, 실시간 분석, GPS 측정 및 데이터 무선 전송, 온라인 모니터링 기능과 클라우드 연동 기능까지, 연속된 장시간 테스트 드라이브에 특화되어 있습니다.
아날로그 측정 모듈
| LV3-8 | ISO2-8 | ISOF-8 | ICPU2-8 | AUDIO2-4 | BR2-4 | B-8 | DCB2-8 | UNI2-8 | UNI-4 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 모듈 당 채널수 | 8 | 8 | 8 | 8 | 4 | 4 | 8 | 8 | 8 | 4 |
| Connector | DSUB-15 | DSUB-15 / LEMO.1B | DSUB-15 / LEMO.1B | BNC | BNC | DSUB-15 | DSUB-15 | DSUB-15 | DSUB-15 | DSUB-15 |
| TEDS |  | | | | | | | | | |
| 채널 당 샘플링 속도 | ||||||||||
| Max sampling rate | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz |
| Max bandwidth | 48 kHz | 11 kHz | 48 kHz | 48 kHz | 48 kHz | 14 kHz | 48 kHz | 5 kHz | 48 kHz | 48 kHz |
| Voltage measurement | ||||||||||
| 절연 기능(isolated) | | | | | ||||||
| min. voltage range (mV) | 5 | 50 | 50 | 5 | 5 | 5 | 5 | 5 | 5 | 2,5 |
| Voltage up to 10 V | | | | | | | | | | |
| Voltage up to 50 / 60 V | | | | | | | | | ||
| Current measurement | ||||||||||
| 20 mA via internal shunt | (LEMO) | (LEMO) | | | | | ||||
| 20 mA via shunt plug | | (DSUB) | (DSUB) | | | | | | ||
| Temperature measurement | ||||||||||
| Thermocouple | (DSUB) | (DSUB) | | | ||||||
| PT100 | | | | | | |||||
| PT1000 | | |||||||||
| Bridge mode (strain gauge) | ||||||||||
| Full-, half-, quarter bridge | | | | | | |||||
| DC excitation | | | | | | |||||
| Carrier frequency | | |||||||||
| Single SENSE | | | | | | |||||
| Double SENSE | | | ||||||||
| Audio & vibration | ||||||||||
| IEPE sensors (ICP) | DUSB ICP-plug | DUSB ICP-plug | DUSB ICP-plug | | | DUSB ICP-plug | DUSB ICP-plug | DUSB ICP-plug | DUSB ICP-plug | DUSB ICP-plug |
| 기 타 | ||||||||||
| Sensor supply |  | | | (MIC-version) | | | | | | |
| Sensor supply (per channel) | (MIC-version) | |
디지털 모듈 및 아날로그 출력 모듈
| HRENC-4 | DI2-16 | DO-16-HC | DAC-8 | |
|---|---|---|---|---|
| 디지털 입력 및 출력 | ||||
| 디지털 입력 채널 (Bit) | 16 | |||
| 디지털 출력 채널 (Bit) | 16 | |||
| 아날로그 출력 | ||||
| 아날로그 출력 채널 | 8 | |||
| Incremental encoder | ||||
| Counter inputs | 4 | |||
| Quadrature mode | 4 | |||
| Counter frequency | 256 MHz | |||
| Analog sin/cos mode | |
Digital I/O:
디지털 입/출력 채널은 절연되어 있으며 0.7 A 전류의 24V 또는 5V (TTL/COMOS)의 출력으로 구성할 수 있습니다. .
Counter:
Counter 모듈은 500 kHz 아날로그 대역폭을 가진 아날로그 필터를 포함한 소프트웨어 스위칭 임계점 설정을 통한 아날로그 입력 모듈입니다. 지원되는 측정 모드는 event counter, time, frequency, speed, rpm, angle and distance 입니다.
