imc STUDIO Panel
- 쉬운 시각화를 위한 미리 정의 된 템플릿
- 입력 및 출력 요소의 배치
- "위젯" per 드래그&드롭: 사전 정의 된 100개 이상의 디스플레이와 제어 요소의 라이브러리
- 실시간 데이터 및 비디오 디스플레이
- imc Curve Window에서 2D 및 3D 데이터 보기
- 사용자 인터페이스 패널 또는 동적 테스트 보고서
- 그래픽이나 PDF로 데이터 내보내기 & 스냅샷 표시
- 결합 된 데이터와 영상 기록 재생 기능
- 정확한 수동 줌(Zoom)과 여러 가지 검사를 위한 탐색 바(bar), 동기화된 imc Curve Windows
- 푸시 버튼 위젯을 스크립트 실행과 연결

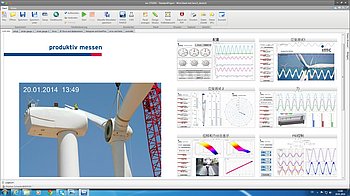

데이터 시각화
그래픽으로 데이터를 표시하기 위해서 간단하게 채널 목록에서 원하는 채널을 선택합니다. 그런 다음, 드래그&드롭을 이용하여 패널에 배치하고 표시 스타일을 선택합니다. .데이터 조직화, 버퍼링 하드웨어와의 연결,, 샘플링 비율 등의 모든 측면은 자동으로 개시되며, 그 결과 당신은 자신의 페이지의 구성과 디자인에 전적으로 집중 할 수 있습니다.
imc Curve Window는 1D, 2D 및 3D 디스플레이 옵션의 광범위한 범위뿐만 아니라 다음과 같은 상호적인 다양한 그래픽 요소를 제공합니다.
- 속도, 가속 및 측정 시계
- 다양한 디스플레이 위젯
- 상태 표시등
- 스위치와 버튼
- 전위차계(전기 회로에서 전위차를 재는 데 쓰는 계기)와 슬라이더 컨트롤
- 십 년간의 전위차계와 주행 기록계
- 입력과 출력에 관한 모든 타입의 리스트와 테이블
- 라이브 비디오 디스플레이

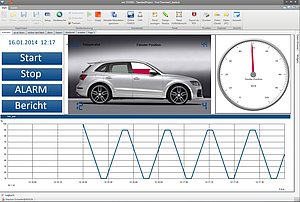

사용자 상호 작용을위한 위젯
디스플레이 중심의 위젯을 제공하는 이외에, imc STUDIO 패널은 측정 시스템을 통해 사용자 상호 작용을 지원합니다: 전위차계, 숫자 및 텍스트 입력 상자, 선택 목록 상자와 제어는 기존의 명령 센터 또는 조종석을 시뮬레이션하고 직관적인 처리를 할 수 있도록 합니다.
계측 처리와 상호 작용하는 사용자의 능력은 "시작 측정" 또는 개별 파라미터 조정과 같은 간단한 동작에 한정되지 않습니다. imc STUDIO의 모든 기능에 대한 접근을 통해, 패널을 통한 측정 및 시험 공정의 모든 측면을 제어 할 수 있습니다. 측정, 데이터 수집, 분석 또는 문서화: 모든 것이 imc STUDIO 패널의 운영 위젯에 의해 직접 제어 될 수 있습니다. 이것은 사용자가 원하는 데이터를 제작할 imc STUDIO 도구 상자를 사용 할 수 있음을 의미합니다.

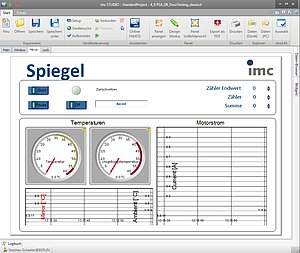

사용자 지정 운영 및 디스플레이 인터페이스
Imc STUDIO를 이용하여 만들어진 판넬 페이지는 연결된 측정 시스템에 대한 개인 운영 및 디스플레이 인터페이스를 나타냅니다. 그것은 심지어 하나의 프로젝트 또는 단일 측정 설정 내에서 많고 다양한 패널-페이지도 만들 수 있습니다. 개별 판넬-페이지는 탭 또는 컨트롤 위젯을 통하여 수동으로 명령에 의해 표시 될 수 있습니다. 또한, 시스템은 예를 들어, 트리거에 의해 적용되거나 특정 시스템 상태에 응답 할 경우 또는 서열 내에서 자동화 될 경우 등 imc STUDIO 시퀀서를 이용하여 자동으로 특정 페이지를 표시 할 수 있습니다.
