새로운 배터리 및 배터리 관리 시스템(BMS)의 개발은 특히 지정된 애플리케이션과 관련하여 광범위한 테스트 및 검증이 필요합니다. 여기에는 다양한 온도에서 충전 및 방전 사이클에 대한 테스트가 포함됩니다. 이 테스트는 특별히 보호된 온습도 챔버에서 수행되며 다채널의 범용 테스트 장비가 필요합니다.

측정 시스템 요구 사항:

배터리와 셀에 대한 상세한 분석을 위해서는 모든 곳에서의 온도와 셀 전압을 측정해야 합니다. 100개 이상의 측정 포인트는 배터리 테스트에선 드문 일이 아닙니다. 최대 800V의 배터리의 높은 최대 전압 레벨로 인해 안전한 테스트를 위해서는 고도로 절연된 전압 측정 기술이 필요합니다.

사용된 측정 기술 및 시스템:

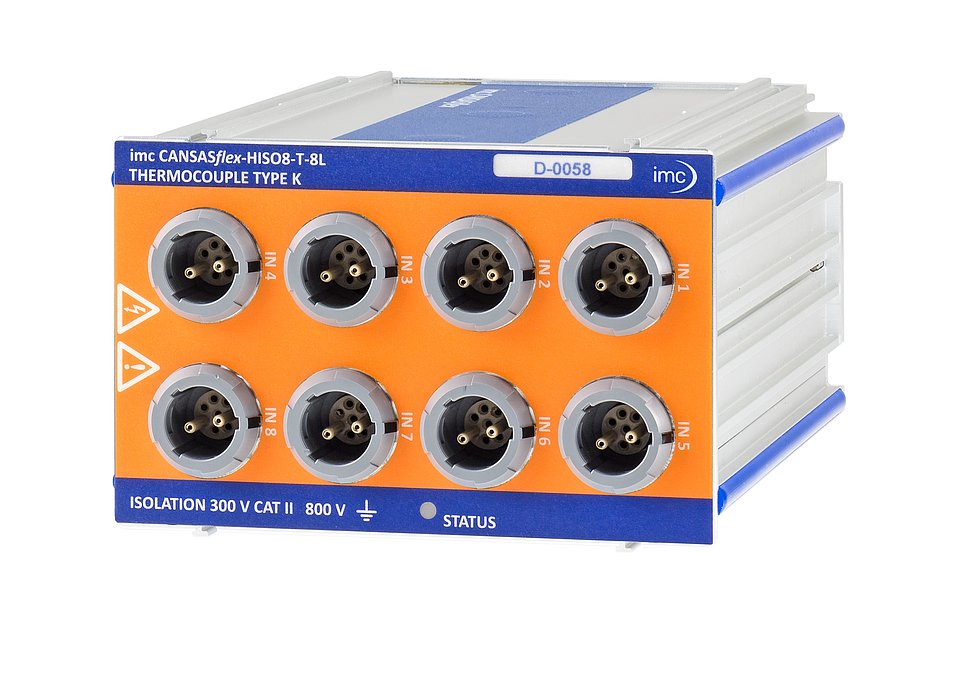

배터리 테스트벤치에는 20여개의 imc CANSAS-HISO8 전압 측정 모듈이 사용되었습니다. 각 모듈은 최대 800V의 공통 전압 레벨에서 셀 전압 또는 온도(열전대 및 PT100)를 측정하기 위한 8개의 절연 측정 채널을 제공합니다. 이를 통해 각 100개 이상의 셀 전압과 온도를 동시에 측정할 수 있습니다.

높은 절연 전압 및 안전성:

800V CAT I 및 300V CAT II의 높은 절연 강도의 안전한 측정을 보장합니다(EN 61010).

통합된 자동화 시스템:

imc 측정 모듈은 특별한 설정 없이 자동화 환경에 통합 가능한 CAN 통신 또는 CANopen 프로토콜을 지원합니다.

모니터링 및 기능:

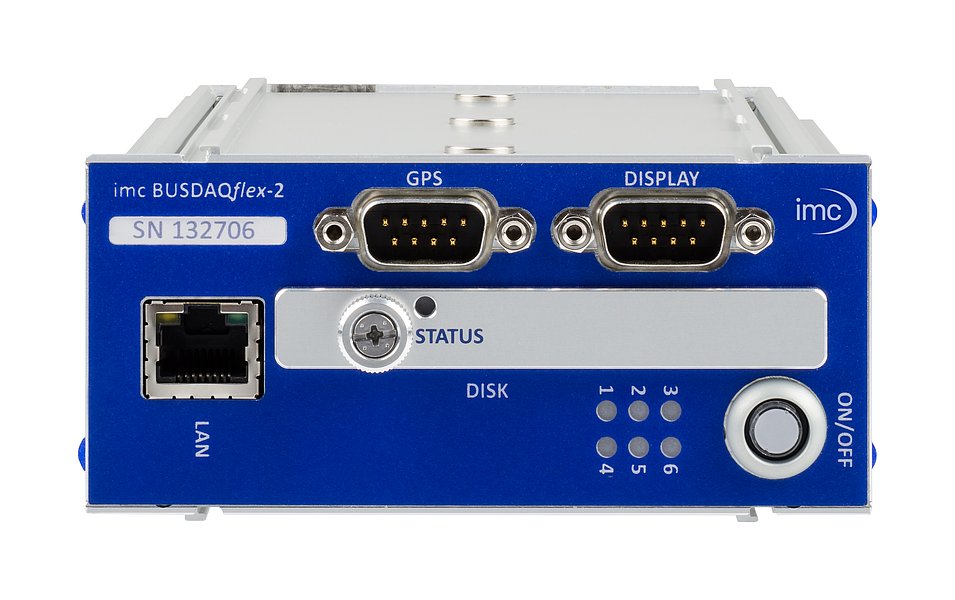

추가로 imc BUSDAQ data logger 를 사용하여 imc CANSAS modules의 모든 측정 데이터를 모니터링하고 통합 저장합니다. 또한 추가로 아래의 기능을 포함합니다:

• 열전대용 센서 단선 감지 기능
• 전압 및 온도의 최소값과 최대값 모니터링(비교 연산)
• 상승/하강 모니터링을 통한 측정값 변화 모니터링(상승/하강 속도 및 변화량 등)
• 데드 셀 모니터링(구간 평균값 확인)
• 연산 결과 CAN 출력
• 안전 기능 및 트리거 저장
• 측정 데이터 백업
• 채널 활성화/비활성화 가능
