전기자동차의 신뢰성 있는 데이터 측정을 위한 고절연 CAN 모듈

imc CANSASflex HISO-T-8-2L Module with isolation up to 1400V

The new CAN-based temperature measurement module imc CANSASflex HISO-T-8-2L offers industry-leading safety isolation of up to 1400V, providing safety and precision in testing environments that go beyond 800V.

imc CANSASflex HISO-T-8-2L Highlights:

• High safety isolation: of up to 1400 Vdc with even 8 kV peak and 4.4 kV rms test voltages.
• Four Type K thermocouples per Redel connector.

Typical applications for the CANSASflex HISO Modules

• Temperature measurement on high-voltage components of hybrid and electric vehicles, such as batteries, fuel cells and supply systems.
• Environments where personnel safety has to be ensured

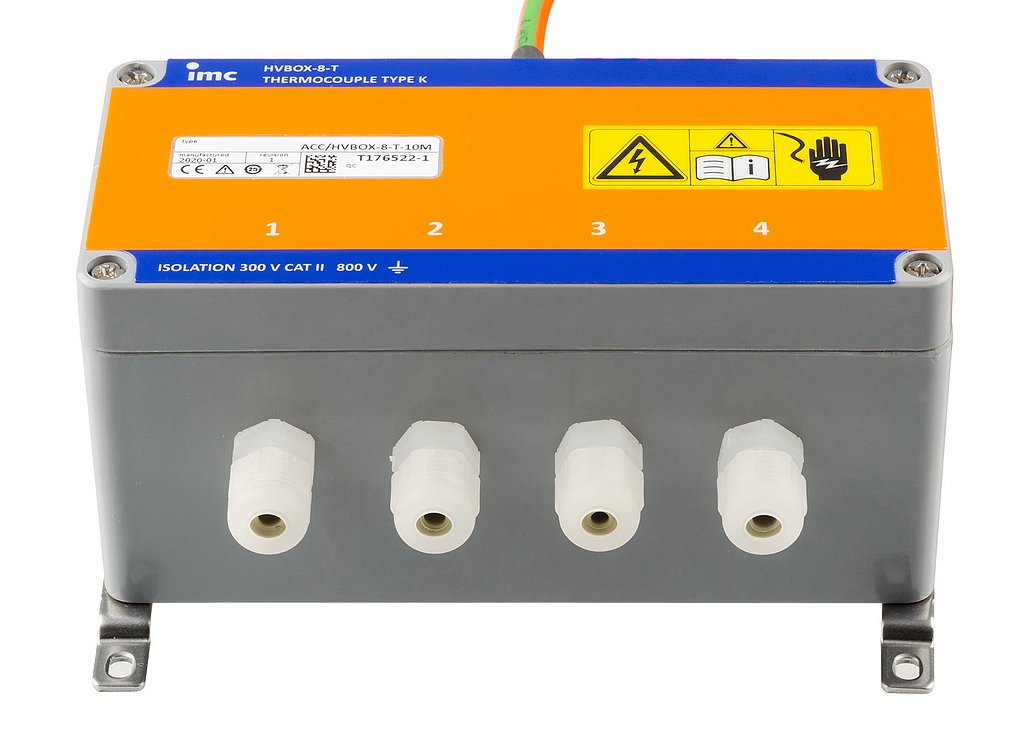

열전대 측정을 위한 고전압 절연 CAN 모듈

측정 모듈 imc CANSASflex-HISO8-T는 최대 800V 크기의 Common-mode 전압 레벨을 가진 고전압 환경에서 8개의 열전대(Type-K)의 안전하고 정밀한 측정을 가능하게 합니다. 특히 E-모빌리티 분야의 어플리케이션에 적합합니다.

Highlights

• 높은 공통 모드 전압 환경에서 온도(열전대 K타입)의 개별적으로 분리된 측정 제공
• 절연 : 800 V, 300 V CAT II (according to safety standard EN 61010)
• Connector types: High-voltage-proof special connectors (LEMO):
  • 2x TE common plug (LEMO.2P 8-pin) or
  • 8x TE single plug (LEMO.2P 2-pin)
• 내부 채널간 개별 cold junction 보정회로

Typical applications

• 배터리, 연료 전지 및 공급 시스템과 같은 하이브리드 및 전기 자동차의 고전압 부품들에 대한 온도 측정.
• 작업자의 안전을 보장해야 하는 환경

PT100/1000 및 저전압 측정을 위한 고전압 절연 CAN 모듈

CAN-Bus 측정 모듈 imc CANSASflex-HISO8-L은 최대 800V 크기의 Common-mode 전압 레벨을 가진 고전압 부품의 차동 전압을 100V까지 안전하고 정밀하게 측정할 수 있습니다. 특히 E-모빌리티 분야의 어플리케이션에 적합합니다.

Highlights

• PT100/1000 또는 최대 100V의 저전압 측정을 위한 8개의 측정 채널
• 절연 : 800 V, 300 V CAT II (according to safety standard EN 61010)
• Connector types: High-voltage-proof special connectors (LEMO):
  • 4x PTx/voltage common plug (LEMO.2P 8-pin)
  • 8x PTx/voltage single plug (LEMO.1P 5-pin)

Typical applications

• 배터리, 연료 전지 및 공급 시스템과 같은 하이브리드 및 전기 자동차의 고전압 부품들에 대한 전압, 온도 측정.
• 작업자의 안전을 보장해야 하는 환경

최대 800V의 차동 전압을 측정하기 위한 고전압 절연 CAN 모듈

CAN-Bus 측정 모듈 imc CANSASflex-HISO-HV4는 4개의 채널에서 최대 800V의 차동 전압 측정을 제공합니다.

Highlights:

• 절연된 입력 채널, galvanically-separated inputs
• 고전압 절연: 채널/채널, 채널/하우징, 채널/CAN포트 및 전원
• 절연 : 800 V, 300 V CAT II (according to safety standard EN 61010)

Typical Applications:

• 하이브리드 및 전기 자동차의 고전압 부품들에 대한 전압 측정 및 테스트
• 고전압 배터리, 온보드 고전압 전기 시스템, DC 버스, 충전 컨버터, 액세서리 하위 시스템
• 충전 흐름, 에너지 균형 및 효율성 평가
• 작업자의 안전을 보장해야 하는 환경
• 전류 측정을 위해 HISO8-L/-4L 계열의 모듈(HV 레벨의 측정 션트) 또는
  일반 표준 전압 모듈과 함께 고정밀 전류 트랜스듀서를 사용할 수 있습니다.

고전압(HV)환경을 위한 고전압 절연 4채널 CAN 기반 측정 모듈

CAN 기반 측정 모델 HISO-HV-4는 최대 1500V의 고전압 신호의 절연 측정에 이상적입니다.

Highlights

• Measurement range : +/- 1500 V
• category 1000 V CAT II를 만족하는 절연
• Test voltage: 5.4 kV AC_rms
• 측정 채널간 절연 및 개별 하드웨어 필터 및 ADC
• 최대 1 kSps/channel 샘플링 속도 및 400 Hz의 대역폭 (CAN output rate)
• 24-bit 해상도의 디지털 변환 및 선택적 CAN-output 포맷: 16-bit or FLOAT (24-bit mantissa)
• 하드웨어 및 전원, 통신이 한번에 연결되는 클릭 메커니즘

Typical applications

• e-mobility 환경 테스트 (e.g., electric and hybrid vehicles)
• 전기차 배터리 및 배터리 모듈 및 전원 회로와 같은 높은 공통모드 전압 측정
• 사용자의 안전이 보장되어야 하는 환경

Technical Data Sheet imc CANSASfit-HISO-HV-4

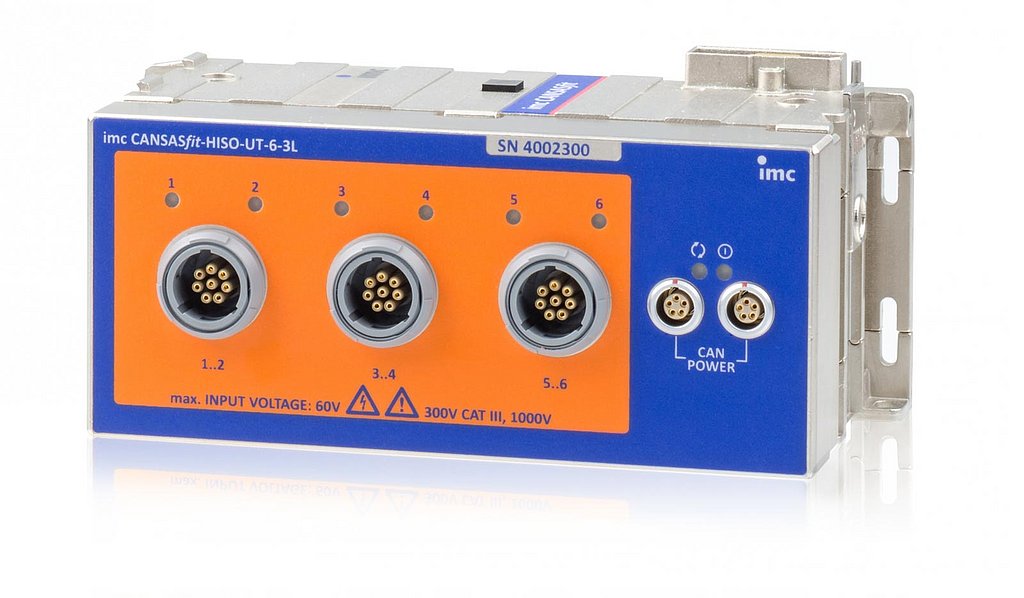

고전압 환경의 CAN 기반 전압, 온도(RTD) 및 저항(NTC)을 위한 고전압 절연 된 6 채널 측정 모듈

imc CANSASfit(CANFT) 모듈 시리즈 중 HISO 시리즈는 고전압 환경에서 사용이 가능하도록 특별히 설계된, 특히 높은 절연 측정을 제공합니다. UT-6 모델은 높은 공통 모드 전압(Common-mode voltage) 또는 최대 1000 V 전압의 환경에서 6채널의 전압 측정 또는 온도 센서를 측정할 수 있습니다.

• 전압 (25 mV to 100 V)
• 온도 (PT100, PT1000)
• 저항 (e.g. NTC)
• MEMS 가속도 센서 (5 V sensor supply)

Highlights

• 절연 전압: 1000 V (according to safety standard DIN EN 61010)
• High-voltage-proof special connectors"3L": 3 x LEMO.2P as common socket (2 channels at each 8-pin socket)
• 각 채널 5 V의 센서 전원 공급 (8 mA), suited for MEMS accelerometers (imc AC series)
• 채널간 절연된 측정 채널, 개별 필터링 및 ADC 보드 적용
• 최대 1 kSps/channel 샘플링 속도 및 400 Hz의 대역폭 (CAN output rate)
• 24-bit 해상도의 디지털 변환 및 선택적 CAN-output 포맷: 16-bit or FLOAT (24-bit mantissa)
• 하드웨어 및 전원, 통신이 한번에 연결되는 클릭 메커니즘

Applications

• e-mobility 환경 테스트 (e.g., electric and hybrid vehicles)
• 배터리, 연료 전지 및 공급 시스템과 같은 하이브리드 및 전기 자동차의 고전압 부품에 대한 온도 측정 (esp. PT100/PT1000)
• 단일 배터리 셀 및 배터리 모듈과 같은 공통모드에서의 저전압 측정
• 고전압 환경의 전류 션트 측정
• 고전압 배터리 테스트의 기계적인 하중 및 진동 감지
• 사용자의 안전이 보장되어야 하는 환경

Technical Data Sheet imc CANSASfit-HISO-UT-6-3L

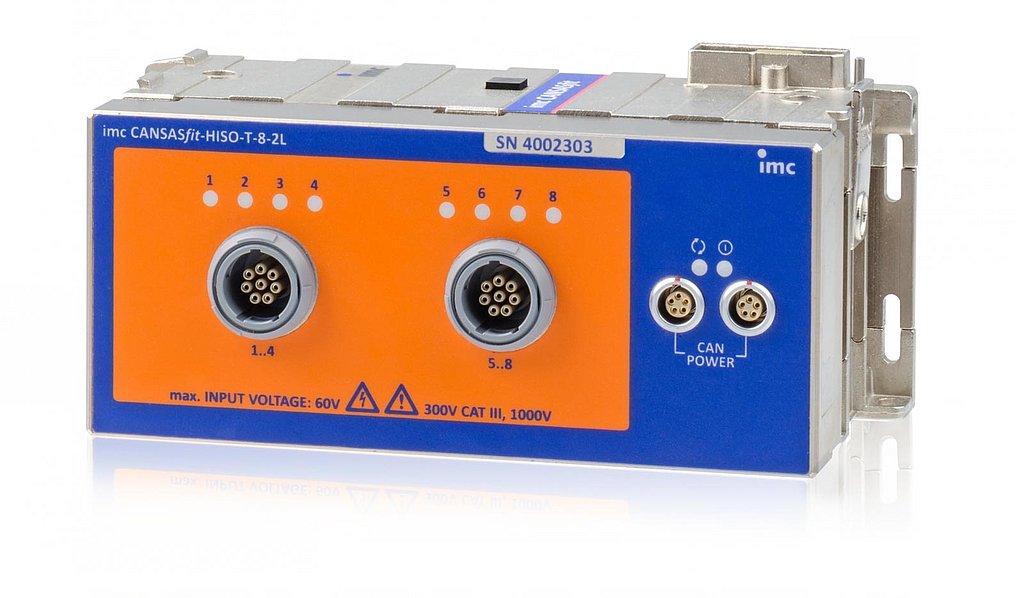

고전압 환경의 CAN 기반의 절연된 8채널 온도 측정 모듈

imc CANSASfit(CANFT) 모듈 시리즈 중 HISO 시리즈는 고전압 환경에서 사용이 가능하도록 특별히 설계된, 특히 높은 절연 측정을 제공합니다. 모델 T-8은 높은 공통 모드 전압(Common-mode voltage) 또는 최대 1000 V 전압의 환경에서 8개 채널의 열전대(유형 K) 온도 측정을 지원합니다.

• Temperature with thermocouples type K

Highlights

• 절연 전압: 1000 V (according to safety standard DIN EN 61010)
• High-voltage-proof special connectors"2L": 2 x LEMO.2P as common socket (4 channels at each 8-pin socket)
• 채널간 절연된 측정 채널, 개별 필터링 및 ADC 보드 적용
• 개별 채널 cold junction compensation
• 24-bit 해상도의 디지털 변환 및 선택적 CAN-output 포맷: 16-bit or FLOAT (24-bit mantissa)
• 하드웨어 및 전원, 통신이 한번에 연결되는 클릭 메커니즘

Applications

• e-mobility 환경 테스트 (e.g., electric and hybrid vehicles)
• 배터리, 연료 전지 및 공급 시스템과 같은 하이브리드 및 전기 자동차의 고전압 부품에 대한 온도 측정
• 사용자의 안전이 보장되어야 하는 환경

Technical Data Sheet imc CANSASfit-HISO-T-8-2L
