Click-mechanism for more comfort
Complement imc CANSAS modules with an imc data logger
imc CANSAS 측정 모듈은 imc의 다른 측정시스템 - imc CRONOScompact 또는 imc BUSDAQ 과 서로 완벽하게 호환됩니다. 이러한 제품은 차량의 아날로그 측정 또는 필드버스 데이터의 실시간 측정 및 연산이 필요한 제어유닛의 개발 과정이나 ECU 테스트와 같은 시험에 적합합니다.
Module overview
| T-10 | UTI-6 | ENC-6 | HISO-UT-6-3L | HISO-T-8-2L | HISO-HV-4 | |
|---|---|---|---|---|---|---|
| Channel number | 10 | 6 | 6 | 6 | 8 | 4 |
| Sampling rate / channel | 100 Hz | 1000 Hz | 1000 Hz | 1000 Hz | 100 Hz | 1000 Hz |
| Bandwidth / channel | 20 Hz | 400 Hz | 2 MHz | 400 Hz | 33 Hz | 400 Hz |
| Galvanic isolation | ||||||
| Sensor supply | ||||||
| Input signals | ||||||
| Voltage max. Voltage | 60 V | 100 V | 1500 V | |||
| Current 0 … 20mA | ||||||
| RTD (PT100 … PT1000) | ||||||
| NTC, resistance (100 Ohm ... 100 kOhm) | ||||||
| Thermocouple | ||||||
| Frequency | ||||||
| Distance | ||||||
| Angle | ||||||
| Speed | ||||||
| RPM | ||||||
| Time | ||||||
| Socket | ||||||
| LEMO | ||||||
| Thermo | ||||||
| Banana |
| Key: | Default | Optional |
imc CANSASfit-T-10
온도 측정을 위한 10채널 측정 모듈
imc CANSASfit 시리즈의 T-10 모듈은 열전대 온도 센서를 사용한 온도 측정이 가능한 10 채널 모듈입니다.
Highlights:
- High temperature resistance
- 모듈 동작 범위: -40°C to 125°C
- 견고한 하우징
- 작고 컴팩트한 디자인
- 클릭 메커니즘을 통해 모듈의 전원 및 통신을 케이블 없이 연결됩니다.
- 24-bit 해상도의 디지털 변환 (A/D converter)
Applications:

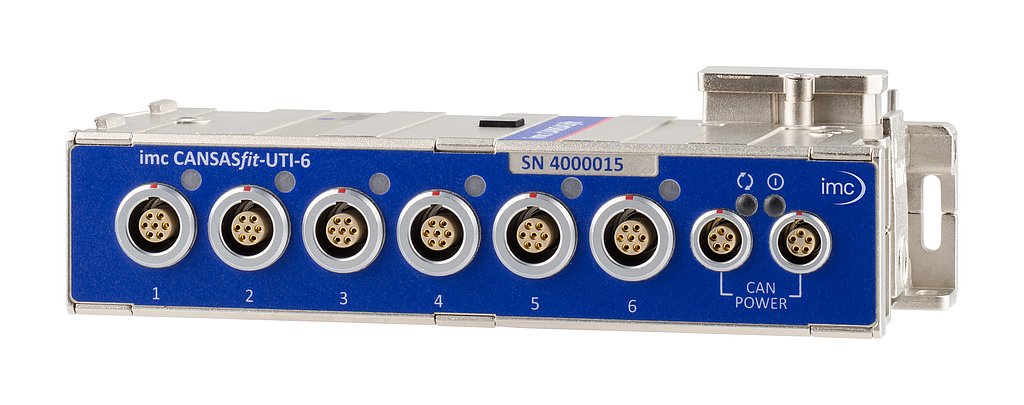

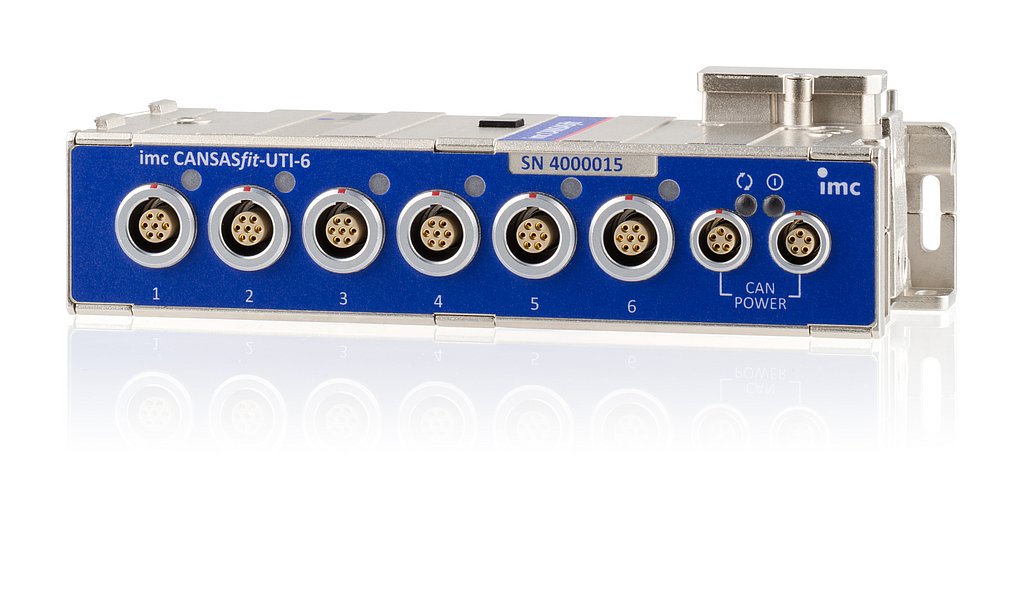

imc CANSASfit-UTI-6
전압, 전류 및 온도 측정을 위한 6채널 측정 모듈
imc CANSASfit 시리즈의 UTI-6는 아날로그 신호를 측정하고 디지털화 하여 CAN을 통해 출력하는 6채널 측정 모듈입니다.
Measurement variables:
- 전압 (25 mV to 60V)
- 전류 (20mA sensors)
- 온도 (PT100, PT1000, NTC)
- 저항
Features:
- 채널간 절연된 측정 채널, 개별 필터링 및 ADC 보드 적용
- 선택 가능한 센서 공급 전원 (e.g., for active voltage-fed sensors)
- 채널당 400Hz 대역폭의 최대 1000Hz 샘플링 속도 제공
- 측정 범위 및 샘플링 속도를 개별적으로 선택 가능 (1, 2, 5 배수 단위)
- 24-bit 해상도의 디지털 변환 (A/D converter)
Applications:
고온 및 열악한 환경에서 모바일 사용을 위한 견고한 측정 장비. 공간이 제한되어 있고 엔진실과 같은 조건이 극단적일 수 있는 차량 및 기계 테스트에 이상적입니다.
- 차량 온보드 전압(최대 60V)과 외부 션트(최대 50mV)의 전류 측정을 포함한 일반 전압 신호
- 선택 가능한 센서 공급 전원
- 다양한 측정을 위한 전류 타입 센서 사용 가능(20mA)
- 저항식 온도센서의 직접 측정 제공 (PT100/PT1000, NTC)

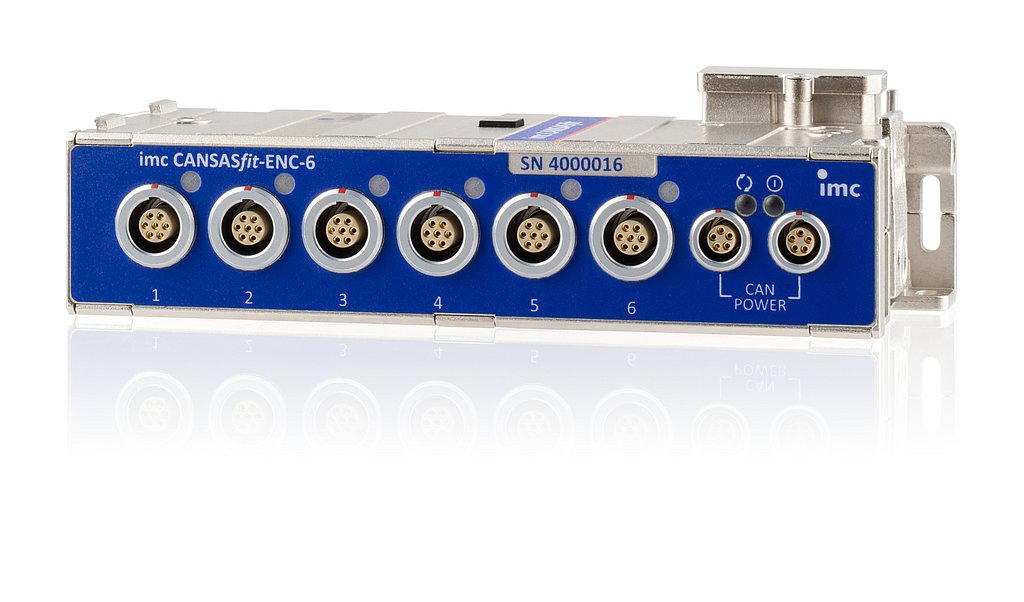

imc CANSASfit-ENC-6
주파수, 회전, 위치 및 각도 카운터 신호의 수집을 위한 모듈
imc CANSASfit 시리즈의 ENC-6 모듈은 이벤트, 시간 측정 또는 주파수 또는 rpm 과 같은 신호 조합에 각각 사용할 수 있는 6개의 차동 채널을 제공합니다. 이러한 측정 모드를 사용하면 주파수, RPM 값 및 속도를 측정하는 데 사용되는 엔코더 센서를 사용할 수 있습니다. 소프트웨어에서는 엔코더 측정을 위해 스위칭 임계값과 히스테리시스를 조절하여 이벤트 또는 펄스를 적절하게 감지할 수 있도록 설정할 수 있습니다.

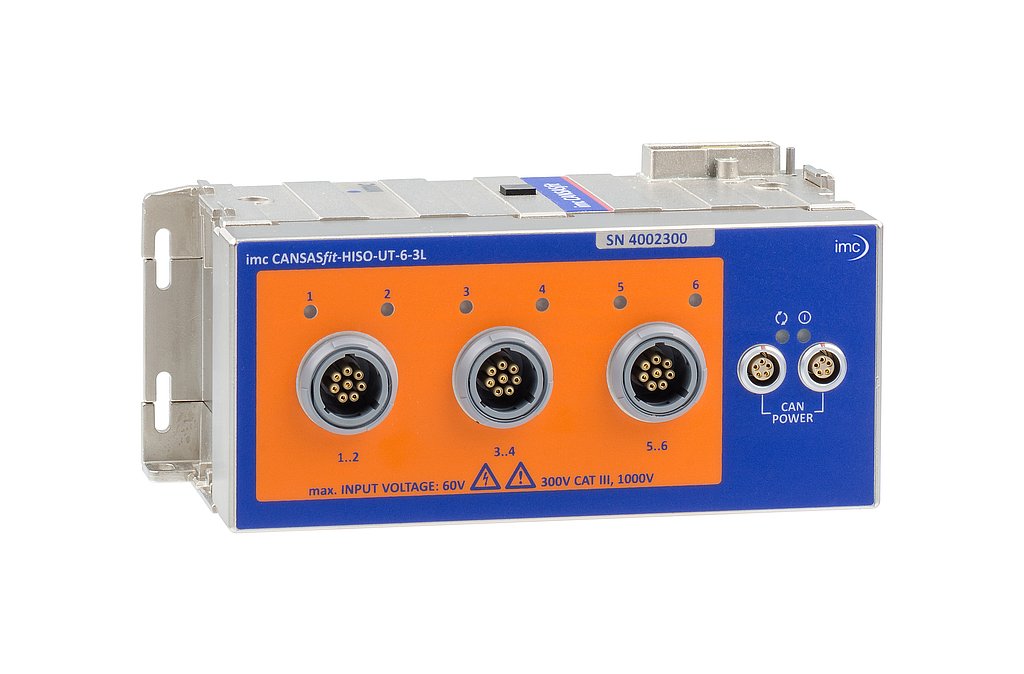

imc CANSASfit-HISO-UT-6-3L
고전압 환경의 CAN 기반 전압, 온도(RTD) 및 저항(NTC)을 위한 고전압 절연 된 6 채널 측정 모듈
imc CANSASfit(CANFT) 모듈 시리즈 중 HISO 시리즈는 고전압 환경에서 사용이 가능하도록 특별히 설계된, 특히 높은 절연 측정을 제공합니다. UT-6 모델은 높은 공통 모드 전압(Common-mode voltage) 또는 최대 1000 V 전압의 환경에서 6채널의 전압 측정 또는 온도 센서를 측정할 수 있습니다.
- 전압 (25 mV to 100 V)
- 온도 (PT100, PT1000)
- 저항 (e.g. NTC)
- MEMS 가속도 센서 (5 V sensor supply)
Highlights
- 절연 전압: 1000 V (according to safety standard DIN EN 61010)
- High-voltage-proof special connectors"3L": 3 x LEMO.2P as common socket (2 channels at each 8-pin socket)
- 각 채널 5 V의 센서 전원 공급 (8 mA), suited for MEMS accelerometers (imc AC series)
- 채널간 절연된 측정 채널, 개별 필터링 및 ADC 보드 적용
- 최대 1 kSps/channel 샘플링 속도 및 400 Hz의 대역폭 (CAN output rate)
- 24-bit 해상도의 디지털 변환 및 선택적 CAN-output 포맷: 16-bit or FLOAT (24-bit mantissa)
- 하드웨어 및 전원, 통신이 한번에 연결되는 클릭 메커니즘
Applications

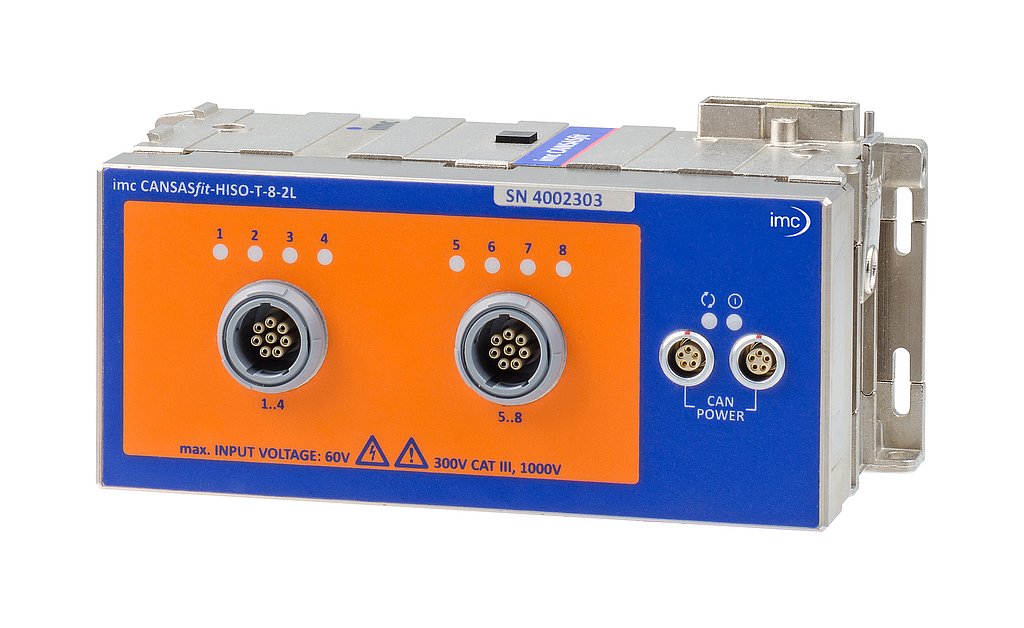

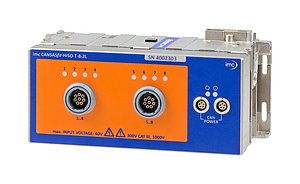

imc CANSASfit-HISO-T-8-2L
고전압 환경의 CAN 기반의 절연된 8채널 온도 측정 모듈
imc CANSASfit(CANFT) 모듈 시리즈 중 HISO 시리즈는 고전압 환경에서 사용이 가능하도록 특별히 설계된, 특히 높은 절연 측정을 제공합니다. 모델 T-8은 높은 공통 모드 전압(Common-mode voltage) 또는 최대 1000 V 전압의 환경에서 8개 채널의 열전대(유형 K) 온도 측정을 지원합니다.
- Temperature with thermocouples type K
Highlights
- 절연 전압: 1000 V (according to safety standard DIN EN 61010)
- High-voltage-proof special connectors"2L": 2 x LEMO.2P as common socket (4 channels at each 8-pin socket)
- 채널간 절연된 측정 채널, 개별 필터링 및 ADC 보드 적용
- 개별 채널 cold junction compensation
- 24-bit 해상도의 디지털 변환 및 선택적 CAN-output 포맷: 16-bit or FLOAT (24-bit mantissa)
- 하드웨어 및 전원, 통신이 한번에 연결되는 클릭 메커니즘
Applications
- e-mobility 환경 테스트 (e.g., electric and hybrid vehicles)
- 배터리, 연료 전지 및 공급 시스템과 같은 하이브리드 및 전기 자동차의 고전압 부품에 대한 온도 측정
- 사용자의 안전이 보장되어야 하는 환경

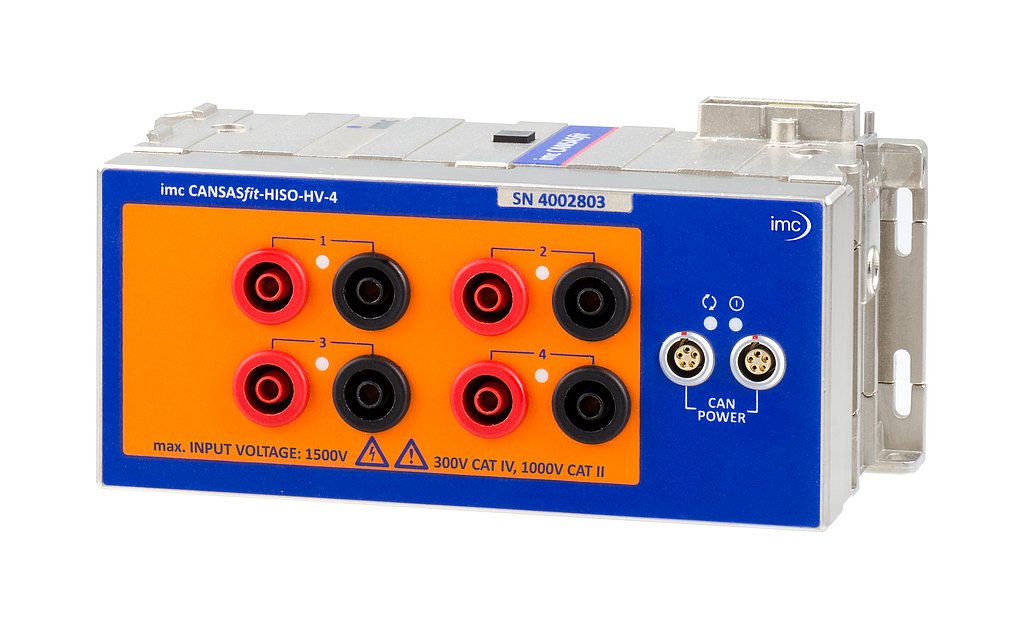

imc CANSASfit HISO-HV-4
![[Translate to South Korean:] High voltage isolated 4-channel CAN-based measurement module for high voltages (HV)](/fileadmin/_processed_/f/1/csm_12100043-HISO-HV-4_002_268b3dd6f3.jpg "[Translate to South Korean:] imc CANSASfit HISO-HV-4")
고전압(HV)환경을 위한 고전압 절연 4채널 CAN 기반 측정 모듈
CAN 기반 측정 모델 HISO-HV-4는 최대 1500V의 고전압 신호의 절연 측정에 이상적입니다.
Highlights
- Measurement range : +/- 1500 V
- category 1000 V CAT II를 만족하는 절연
- Test voltage: 5.4 kV ACrms
- 측정 채널간 절연 및 개별 하드웨어 필터 및 ADC
- 최대 1 kSps/channel 샘플링 속도 및 400 Hz의 대역폭 (CAN output rate)
- 24-bit 해상도의 디지털 변환 및 선택적 CAN-output 포맷: 16-bit or FLOAT (24-bit mantissa)
- 하드웨어 및 전원, 통신이 한번에 연결되는 클릭 메커니즘
Typical applications
