테스트벤치 및 이동식 어플리케이션을 위한 지능형 측정 모듈

전압, 전류 및 온도 측정을 위한 8채널 아날로그 측정 모듈

imc CANSAS-C8은 개별적인 필터링, 증폭 및 디지털화 기능을 가진 8개의 차동 측정 채널이 있는 고정밀 아날로그 측정 모듈입니다. 이를 통해 열전대 및 PT100을 사용한 매우 정확한 온도 측정은 물론 16비트 분해능과 100Hz의 최대 채널 샘플링 속도로 전압 및 전류 측정이 가능합니다. 완벽한 채널 디자인으로 왜곡없는 측정이 가능합니다.

전류, 전압 및 온도 측정을 위한 절연 8채널 아날로그 측정 모듈

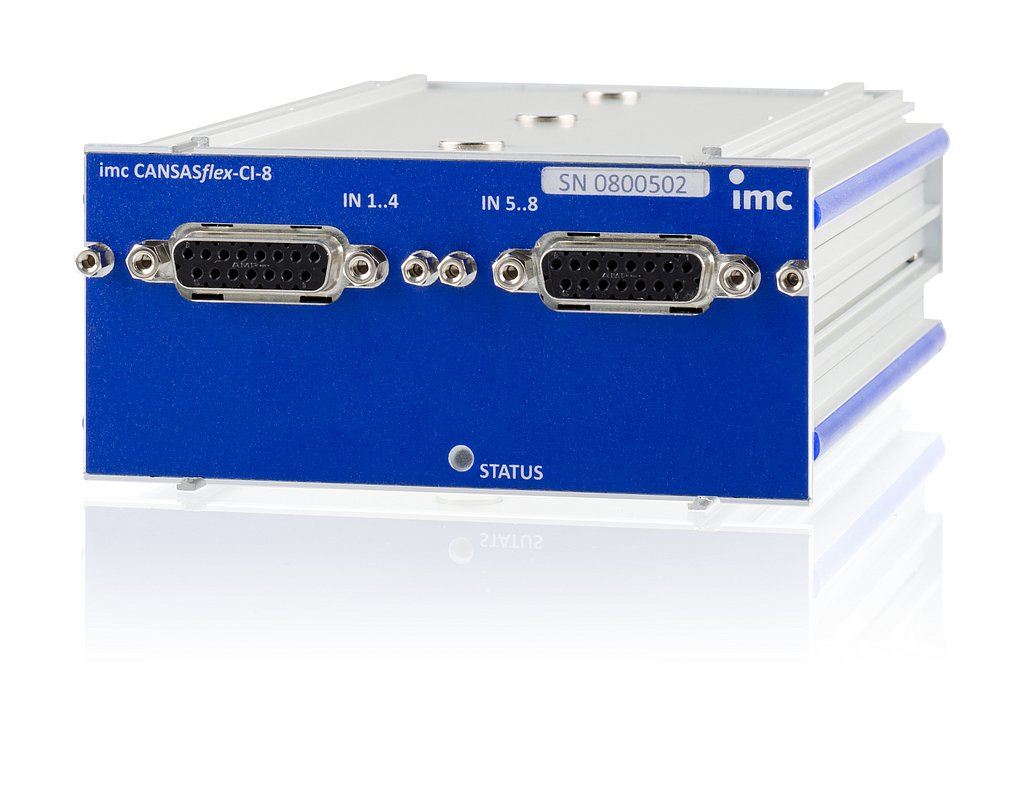

CAN-Bus 측정 모듈 imc CANSAS-CI8은 아래의 측정에 이상적인 8개의 절연 채널을 가진 아날로그 측정 모듈입니다.

• 전압
• 전류 (20 mA sensors)
• 열전대 (Thermocouples)
• PT100 (optional PT1000) 온도 센서
• 저항

센서 전원 공급 또는 스트레인 게이지 측정 목적을 위해 조정 가능한 전압이 있는 센서 공급 모듈이 시스템에 내장되어 있습니다.

Highlights:

• 절연된 아날로그 측정 채널:
  • 접지 전압이 불안정하거나 정확하지 않은 환경
  • 높은 공통 전압 레벨 환경의 신호
• 최대 440Hz 대역폭 및 1kHz의 샘플링 속도
• 측정 범위 및 샘플링 속도를 개별적으로 선택 가능 (1, 2, 5 배수 단위)
• 16 bit resolution (with internal 24 bit processing)
• imc Plug & Measure TEDS(Transducer Electronic Data Sheets, IEEE 1451.4) 기능을 통한 센서 정보 저장 및 내보내기 지원. 손쉬운 측정 채널의 정보 입력

전압, 전류 및 온도 측정을 위한 16채널 아날로그 측정 모듈

imc CANSASflex-SC16 측정 모듈은 물리적 센서 신호의 아날로그 계측, 디지털화 및 CAN bus 변환 출력 기능을 포함한 16채널 CAN bus 측정 모듈입니다. 다채널 차동 측정 채널을 통해 아래의 신호를 측정할 수 있습니다.

• 전압 (100 mV to 10 V)
• 전류 (20 mA sensors)
• 온도 (thermocouple, RTD/PT100)

측정 회로가 포함된 DSUB-15 커넥터를 통해 모든 측정 모드에 대응됩니다. 열전대 입력 방식을 위한 해당 버전의 커넥터가 제공됩니다. 커넥터는 짧은 하우징과 긴 하우징 모두에서 사용할 수 있습니다.

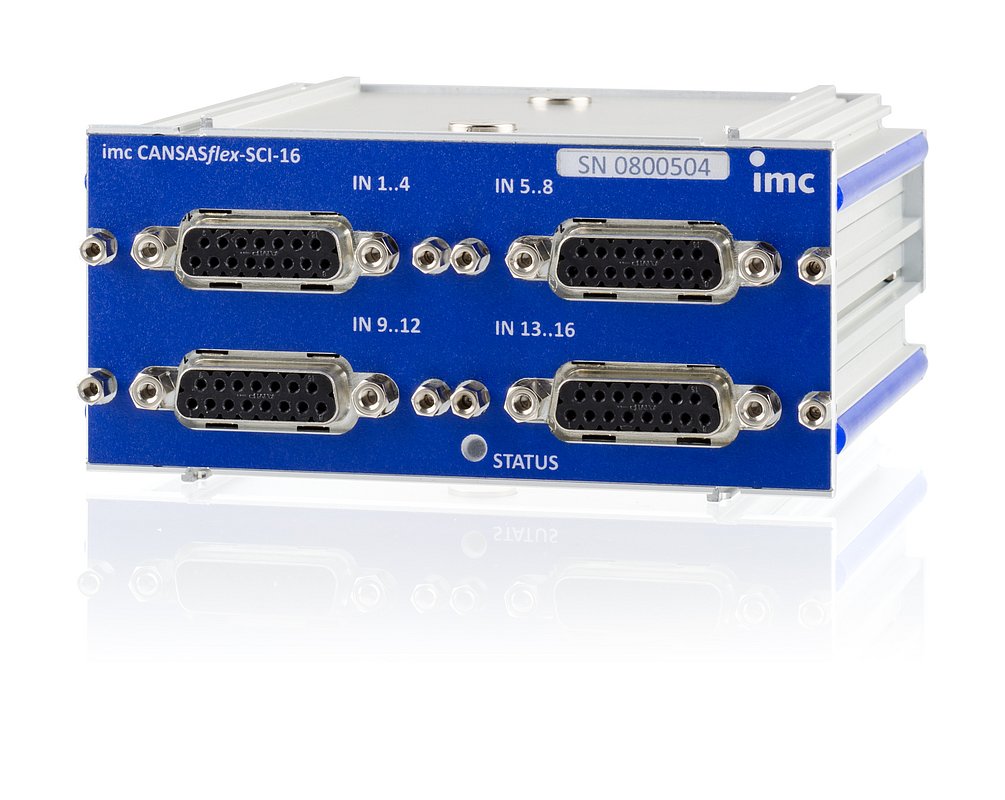

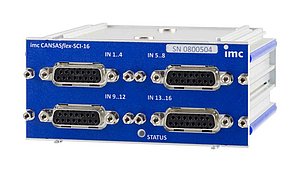

전압, 전류 및 온도의 절연 측정을 위한 8채널 또는 16채널 모듈

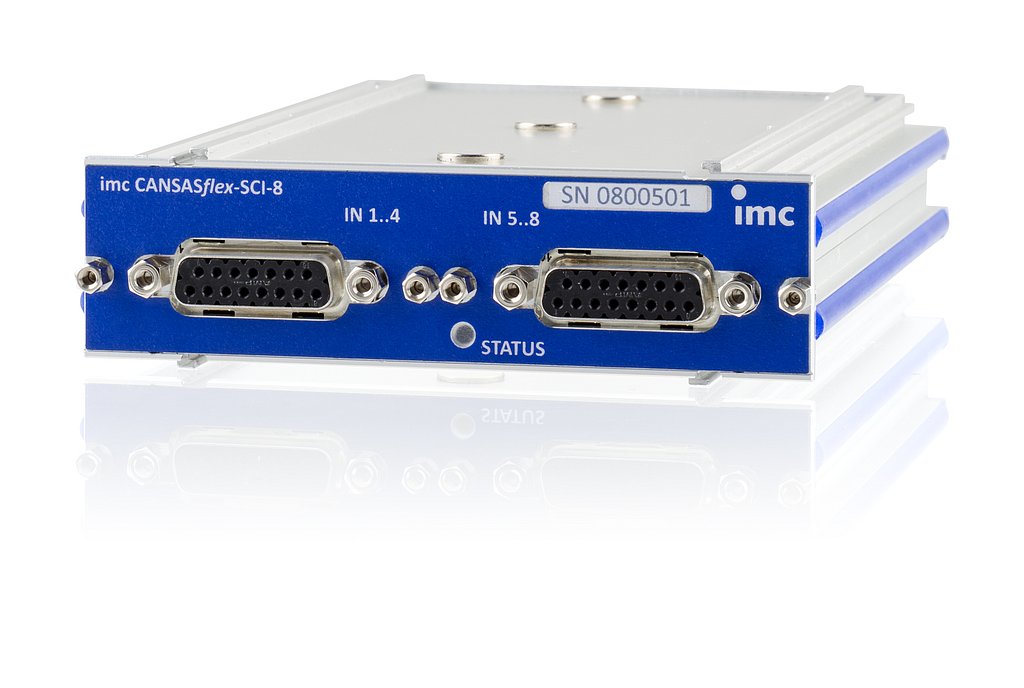

SCI8 및 SCI16 측정 모듈은 각각 8개 또는 16개의 절연 전압 측정 채널을 가진 아날로그 입력 모듈입니다. 최대 60V의 전압 신호, 최대 20mA의 전류 신호, Pt100 센서 및 열전대를 직접 연결할 수 있습니다. 고급 신호 처리 기술을 통하여 다중 채널 측정 모듈임에도 불구하고 채널간 시간 지연 없이 완전히 동일한 샘플링을 제공합니다. 내부 필터링 및 노이즈 감소 기능을 사용하면 까다로운 환경에서도 매우 정확한 전압 및 열전대 측정이 가능합니다. 제공되는 노이즈 감소 기능은 낮은 샘플링 속도에서 가장 효과적이며 샘플링 속도가 높아짐에 따라 감소합니다.

Highlights:

• 측정 범위 및 샘플링 속도를 개별적으로 선택 가능 (1, 2, 5 배수 단위)
• 16 bit 해상도 (with internal 24 bit processing)
• imc 커넥터 및 TEDS(Transducer Electronic Data Sheets, IEEE 1451.4) 센서 정보 불러오기 및 내보내기를 위한 TEDS 기능 지원. 간단한 마우스 클릭으로 측정 채널의 파라메터 설정

전압, bridge 및 스트레인 게이지 측정을 위한 8채널의 스트레인증폭기 모듈

imc CANSASflex-DCB8 모듈은 8개의 동적 스트레인 측정 채널을 제공하며, 각각 개별적으로 필터링, 증폭 및 디지털화됩니다. 선택 가능한 센서 전원 공급 모듈이 통합되어 외부 센서의 전원을 공급하거나 스트레인 측정이 가능합니다.

Highlights:

• 측정 범위 및 샘플링 속도를 개별적으로 선택 가능 (1, 2, 5 배수 단위)
• 16 bit 해상도 (with internal 24 bit processing)
• 빌트인 센서 전원 공급 모듈
• imc 커넥터 및 TEDS(Transducer Electronic Data Sheets, IEEE 1451.4) 센서 정보 불러오기 및 내보내기를 위한 TEDS 기능 지원. 간단한 마우스 클릭으로 측정 채널의 파라메터 설정

전압, 전류, 열전대, PT100, 브리지, 스트레인 게이지 및 저항 측정을 위한 8채널 범용 모듈

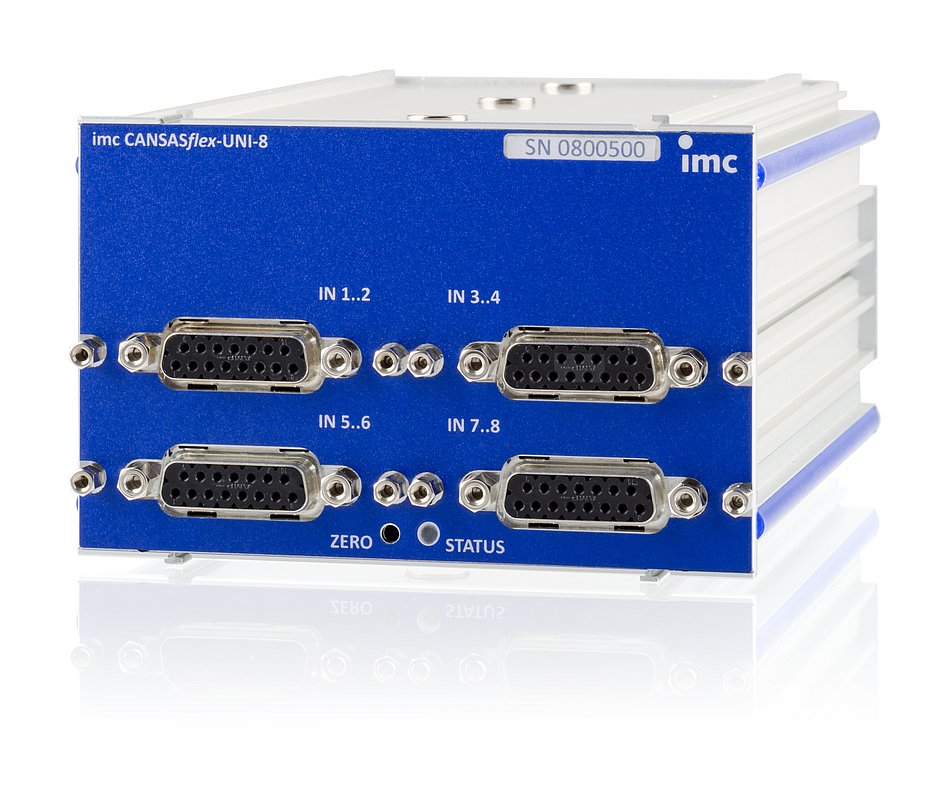

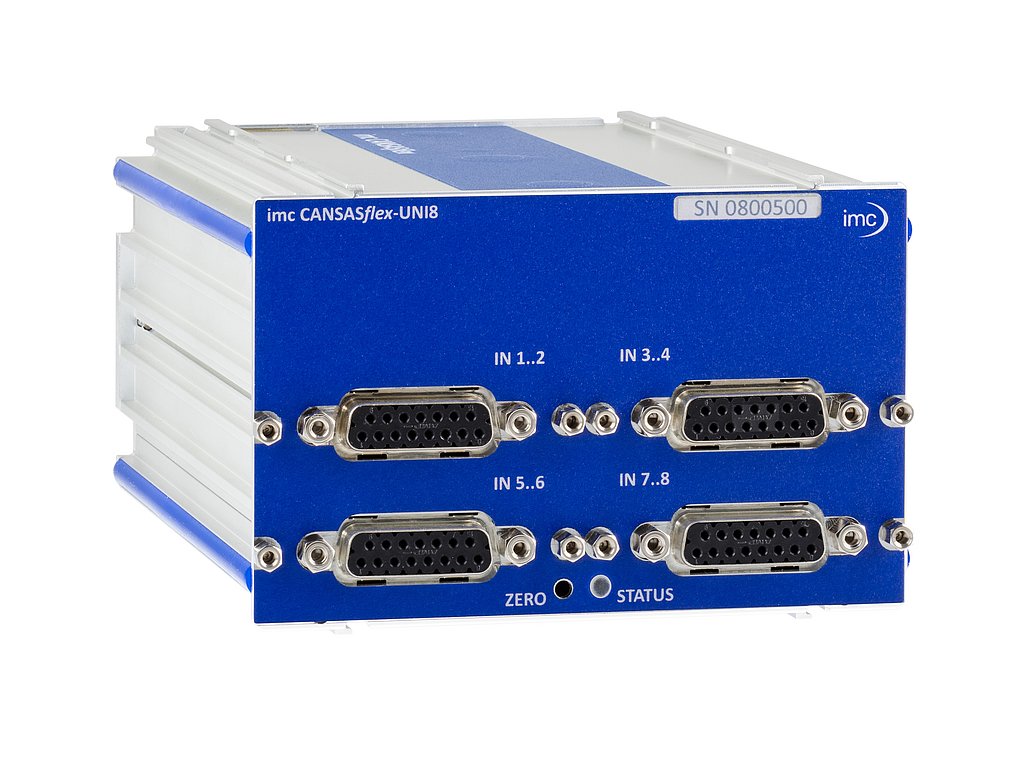

imc CANSAS-UNI8 모듈은 개별적으로 필터링, 증폭 및 디지털화된 8개의 범용 채널을 제공합니다. 이러한 형태의 구성으로 imc CANSAS-UNI8은 온도에서 전류 및 전압에 이르는 대부분의 물리적 측정 어플리케이션에 적용 가능하며 브리지 및 스트레인 게이지 신호를 측정까지 가능합니다.

Highlights:

• 측정 범위 및 샘플링 속도를 개별적으로 선택 가능 (1, 2, 5 배수 단위)
• 16 bit 해상도 (with internal 24 bit processing)
• 빌트인 센서 전원 공급 모듈
• imc 커넥터 및 TEDS(Transducer Electronic Data Sheets, IEEE 1451.4) 센서 정보 불러오기 및 내보내기를 위한 TEDS 기능 지원. 간단한 마우스 클릭으로 측정 채널의 파라메터 설정

주파수, 회전, 위치 및 각도 카운터 신호의 수집을 위한 모듈

imc CANSASflex-INC4는 이벤트 계산 또는 시간 측정을 통한 변수 조합이 필요한 계측에 사용할 수 있는 4개의 차동 채널을 제공합니다. 제공되는 측정 모드를 사용하면 주파수, RPM 및 속도를 측정하는 데 사용되는 카운터 센서를 캡처할 수 있습니다. 스위칭 임계값과 히스테리시스를 조절하여 카운터 측정을 위한 이벤트 또는 임펄스를 소프트웨어에서 설정하고 측정할 수 있습니다.

PT100/1000 및 저전압 측정을 위한 고전압 절연 CAN 모듈

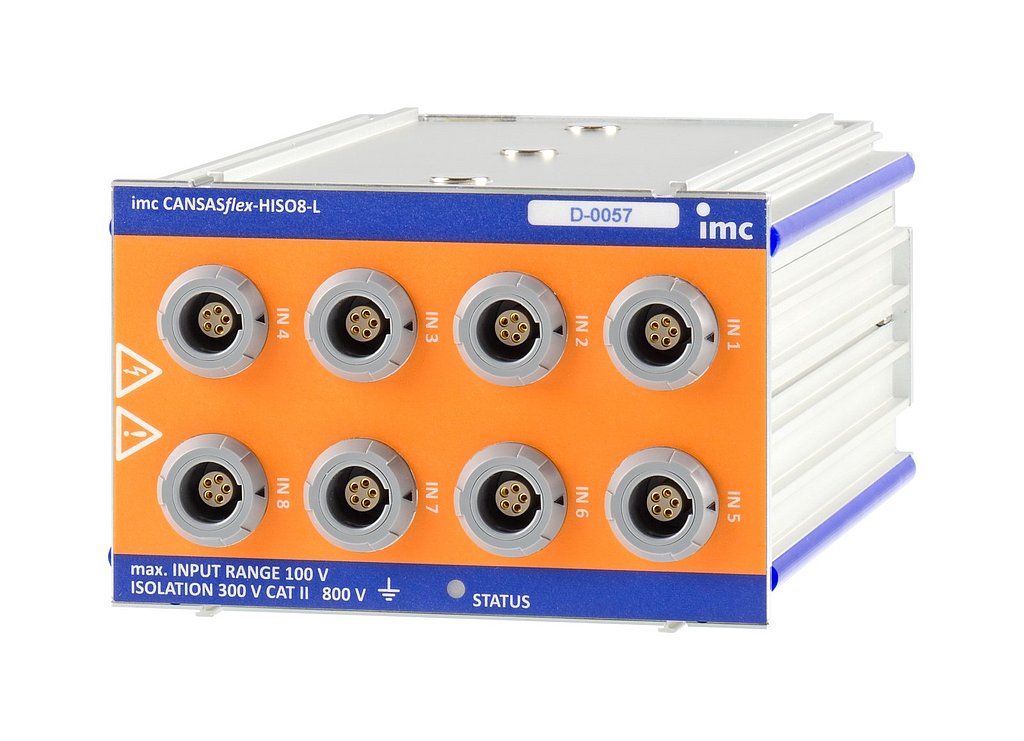

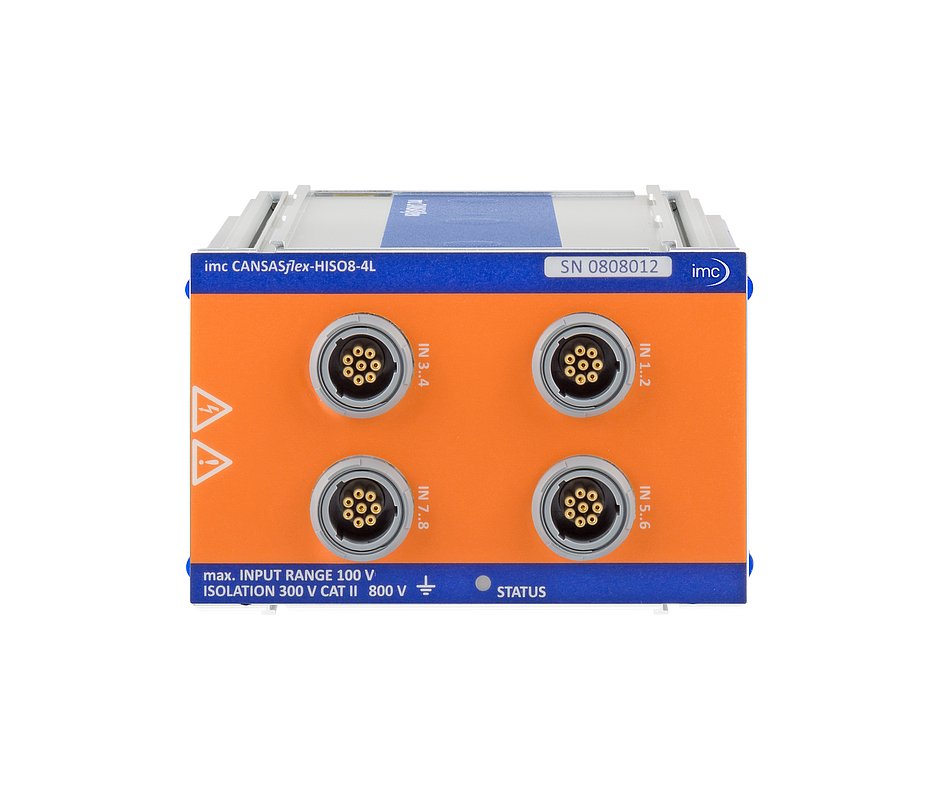

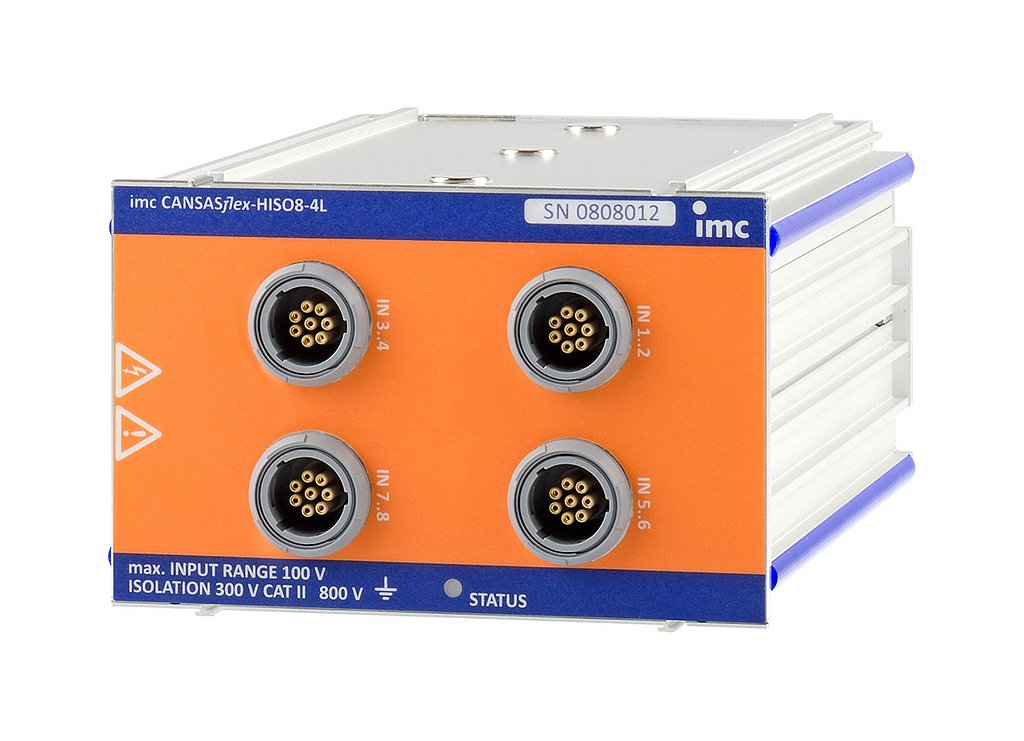

CAN-Bus 측정 모듈 imc CANSASflex-HISO8-L은 최대 800V 크기의 Common-mode 전압 레벨을 가진 고전압 부품의 차동 전압을 100V까지 안전하고 정밀하게 측정할 수 있습니다. 특히 E-모빌리티 분야의 어플리케이션에 적합합니다.

Highlights

• PT100/1000 또는 최대 100V의 저전압 측정을 위한 8개의 측정 채널
• 절연 : 800 V, 300 V CAT II (according to safety standard EN 61010)
• Connector types: High-voltage-proof special connectors (LEMO):
  • 4x PTx/voltage common plug (LEMO.2P 8-pin)
  • 8x PTx/voltage single plug (LEMO.1P 5-pin)

Typical applications

• 배터리, 연료 전지 및 공급 시스템과 같은 하이브리드 및 전기 자동차의 고전압 부품들에 대한 전압, 온도 측정.
• 작업자의 안전을 보장해야 하는 환경

최대 800V의 차동 전압을 측정하기 위한 고전압 절연 CAN 모듈

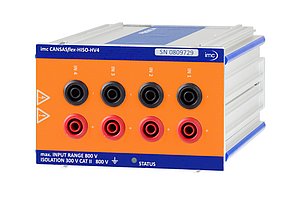

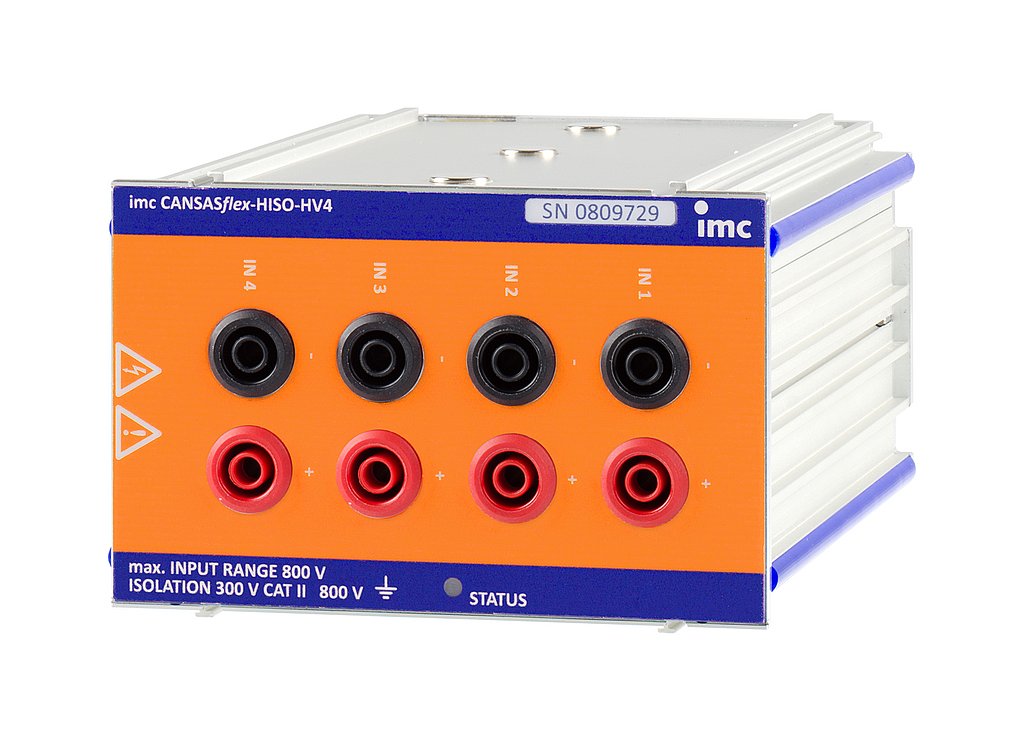

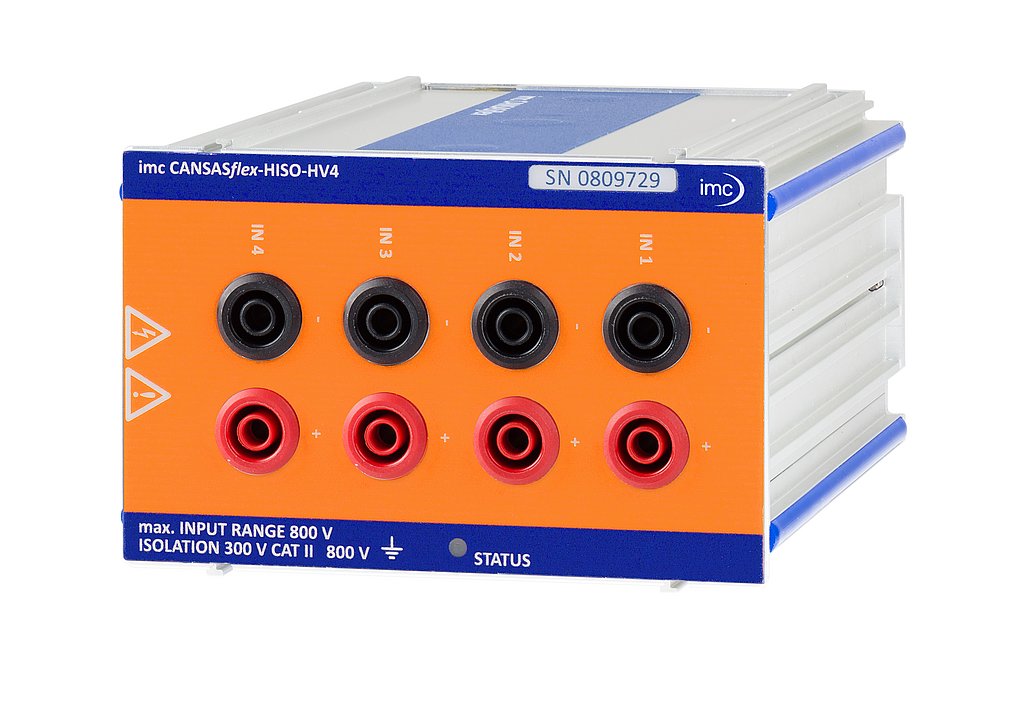

CAN-Bus 측정 모듈 imc CANSASflex-HISO-HV4는 4개의 채널에서 최대 800V의 차동 전압 측정을 제공합니다.

Highlights:

• 절연된 입력 채널, galvanically-separated inputs
• 고전압 절연: 채널/채널, 채널/하우징, 채널/CAN포트 및 전원
• 절연 : 800 V, 300 V CAT II (according to safety standard EN 61010)

Typical Applications:

• 하이브리드 및 전기 자동차의 고전압 부품들에 대한 전압 측정 및 테스트
• 고전압 배터리, 온보드 고전압 전기 시스템, DC 버스, 충전 컨버터, 액세서리 하위 시스템
• 충전 흐름, 에너지 균형 및 효율성 평가
• 작업자의 안전을 보장해야 하는 환경
• 전류 측정을 위해 HISO8-L/-4L 계열의 모듈(HV 레벨의 측정 션트) 또는
  일반 표준 전압 모듈과 함께 고정밀 전류 트랜스듀서를 사용할 수 있습니다.

16 채널 디지털 측정 입력 모듈

imc CANSASflex-DI16은 최대 10kHz의 샘플링 속도로 최대 16개의 디지털 입력을 캡처할 수 있습니다. 데이터 캡처는 단일 비트 또는 모든 입력에 대한 바이너리 형태로 표현이 가능합니다. 모듈의 입력 전압은 소프트웨어를 통해 5V 또는 24 V로 설정할 수 있습니다.

16개의 디지털 출력을 갖춘 출력 모듈

imc CANSASflex-DO16 모듈 제품군은 16개의 디지털 출력을 제공합니다. 출력은 오픈 드레인 또는 토템 폴로 구성된 8비트 그룹 2개로 구성됩니다.

열전대 측정을 위한 고전압 절연 CAN 모듈

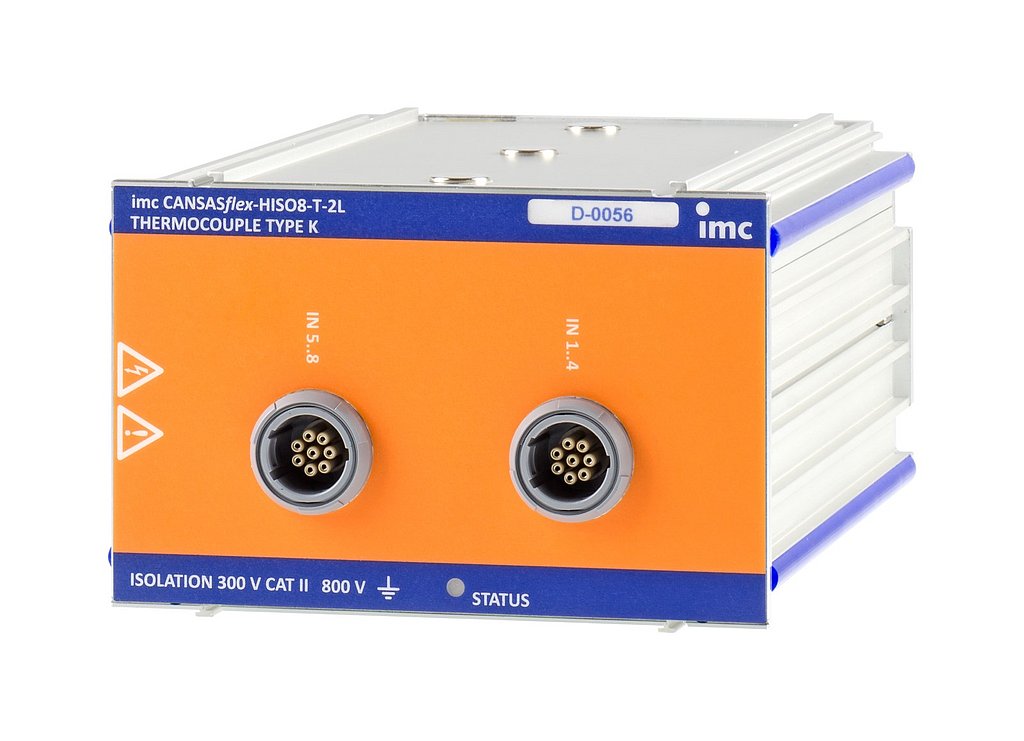

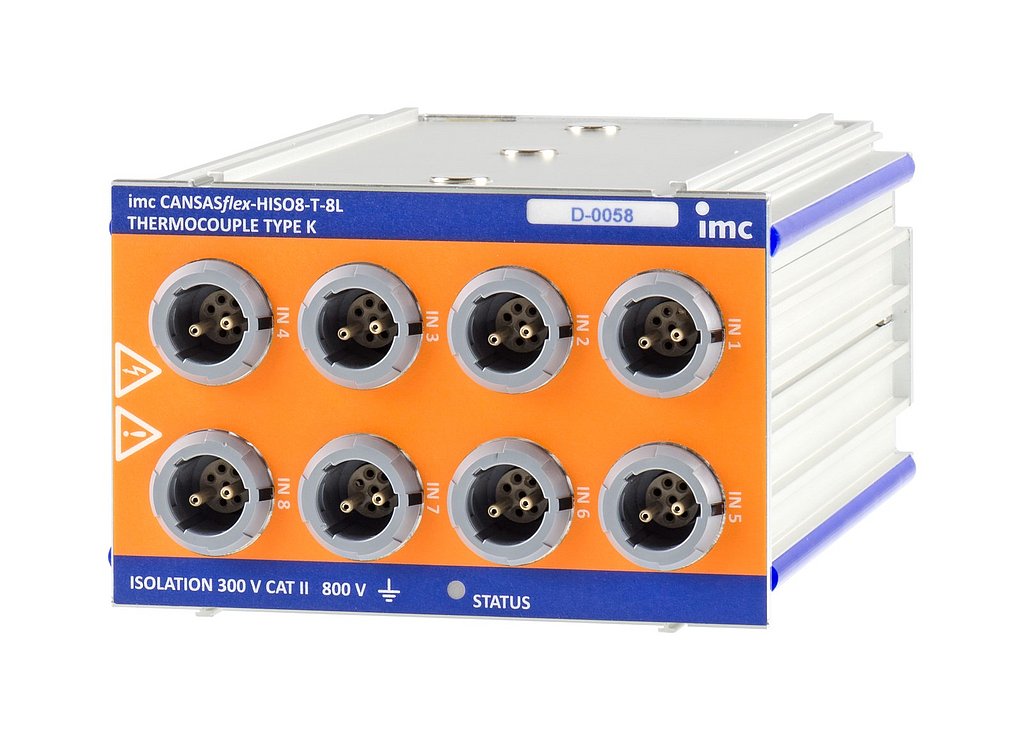

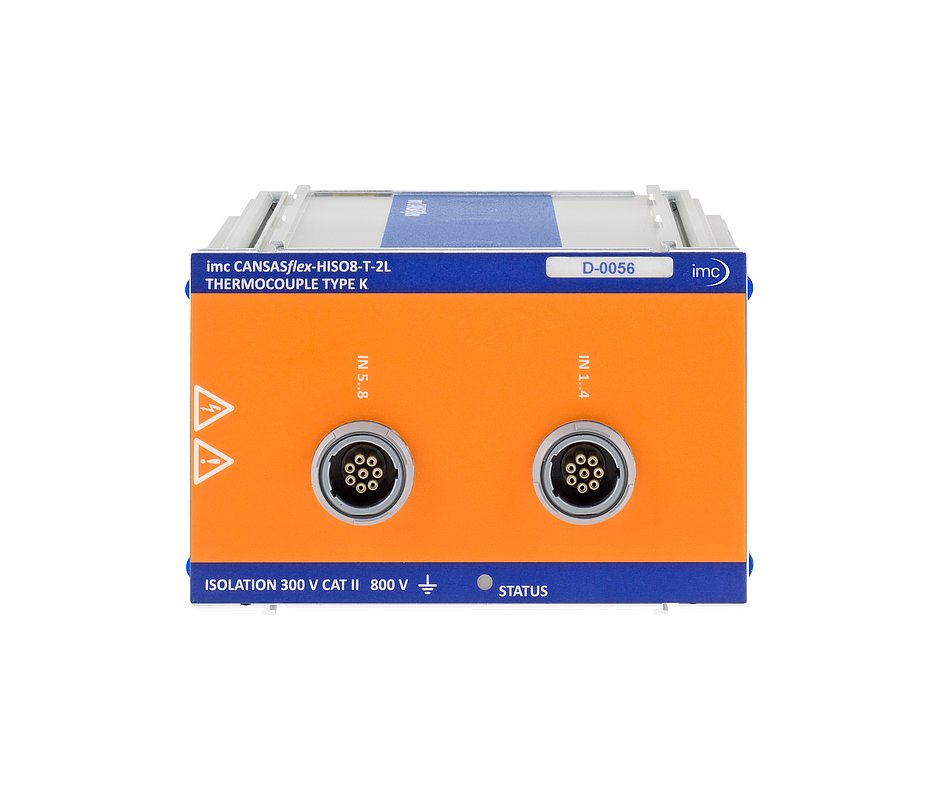

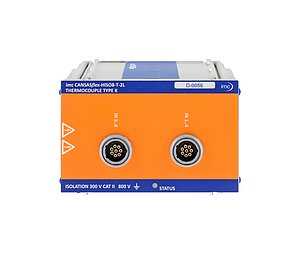

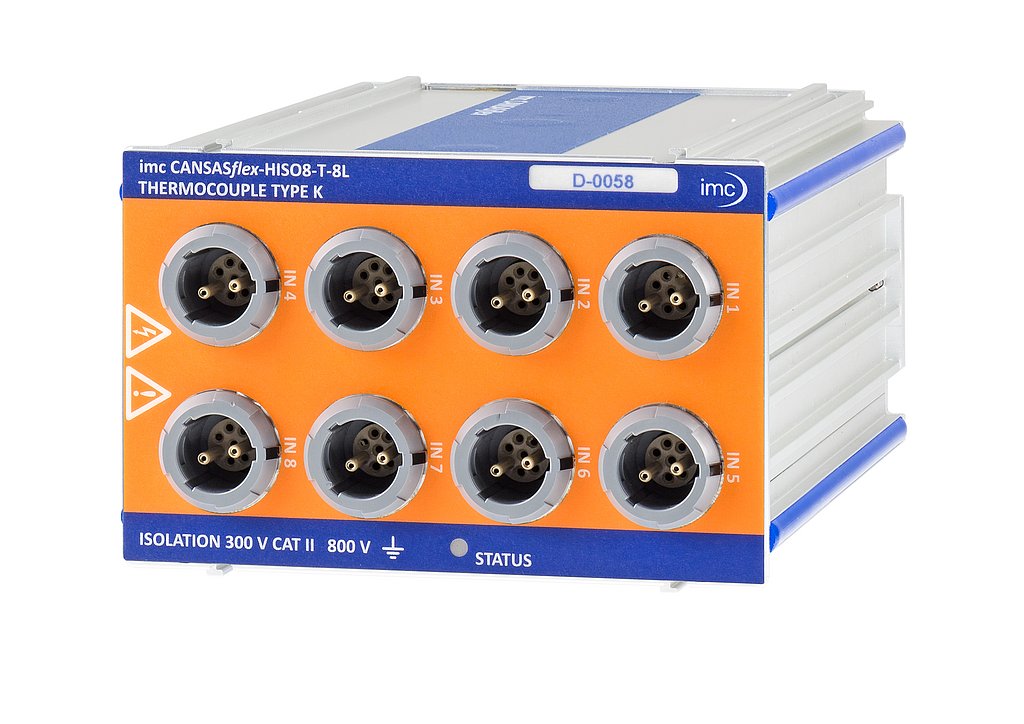

측정 모듈 imc CANSASflex-HISO8-T는 최대 800V 크기의 Common-mode 전압 레벨을 가진 고전압 환경에서 8개의 열전대(Type-K)의 안전하고 정밀한 측정을 가능하게 합니다. 특히 E-모빌리티 분야의 어플리케이션에 적합합니다.

Highlights

• 높은 공통 모드 전압 환경에서 온도(열전대 K타입)의 개별적으로 분리된 측정 제공
• 절연 : 800 V, 300 V CAT II (according to safety standard EN 61010)
• Connector types: High-voltage-proof special connectors (LEMO):
  • 2x TE common plug (LEMO.2P 8-pin) or
  • 8x TE single plug (LEMO.2P 2-pin)
• 내부 채널간 개별 cold junction 보정회로

Typical applications

• 배터리, 연료 전지 및 공급 시스템과 같은 하이브리드 및 전기 자동차의 고전압 부품들에 대한 온도 측정.
• 작업자의 안전을 보장해야 하는 환경

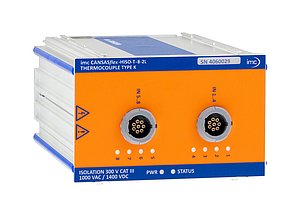

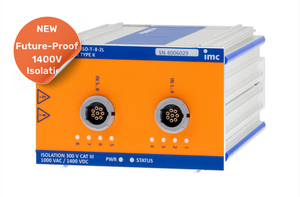

imc CANSASflex HISO-T-8-2L Module with isolation up to 1400V

The new CAN-based temperature measurement module imc CANSASflex HISO-T-8-2L offers industry-leading safety isolation of up to 1400V, providing safety and precision in testing environments that go beyond 800V.

imc CANSASflex HISO-T-8-2L Highlights:

• High safety isolation: of up to 1400 Vdc with even 8 kV peak and 4.4 kV rms test voltages.
• Four Type K thermocouples per Redel connector.

Typical applications for the CANSASflex HISO Modules

• Temperature measurement on high-voltage components of hybrid and electric vehicles, such as batteries, fuel cells and supply systems.
• Environments where personnel safety has to be ensured

릴레이 디지털 출력을 제공하는 8채널 또는 16채널 출력 모듈

imc CANSASflex-DO8R 또는 imc CANSASflex-DO16R 모듈은 각각 8개 또는 16개의 릴레이를 통해 접점 신호를 제공합니다. 측정 시작 초기 스위칭 상태는 고정으로 정의됩니다("ON").

펄스 폭 변조 신호 출력 기능을 제공하는 모듈

출력 모듈 imc CANSASflex-PWM8은 CAN-Bus를 통해 수신한 값 또는 내부적으로 계산된 값의 펄스 폭 변조 신호를 생성하여 출력합니다.

전압 및 전류 신호 출력을 위한 8채널 아날로그 출력 모듈

이 imc CANSASflex-DAC8 모듈은 사용자가 선택한 전류 또는 전압 신호를 8개의 아날로그 출력 채널에서 출력합니다. 원하는 출력 신호는 CAN 메시지에서 직접 선택하거나 수식에 따라 계산된 수치 또는 지정된 기능(예: 사각파, 톱니파 등)으로 출력할 수 있습니다.
