새로운 버전의 imc STUDIO 2023 측정 소프트웨어
imc 하드웨어를 이용한 측정 시스템을 구성하기 위한 측정 소프트웨어인 imc STUDIO는 이제 최신 버전 2023을 사용할 수 있습니다.
imc 데이터 계측 시스템 및 DAQ 시스템을 사용하는 테스트 엔지니어를 위해, 이 새로운 버전의 소프트웨어는 신규 사용자와 숙련된 사용자 모두에게 더 나은 사용성과 효율적인 작업 흐름을 제공합니다. 변화된 소프트웨어의 기능은 보다 직관적인 접근 방식을 제공하는 기능들을 통해 DAQ 장비 연결, 채널 셋업 및 측정과 같은 복잡한 테스트 절차들을 설정할 때 더욱 간편한 인터페이스를 제공합니다.

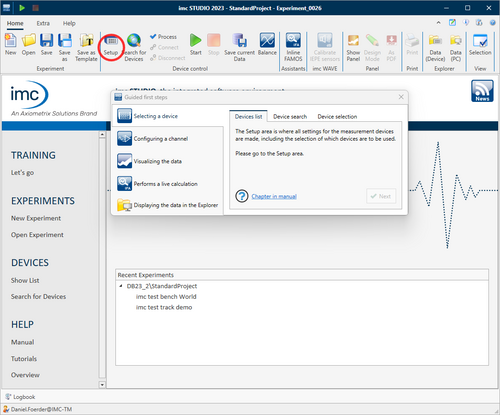

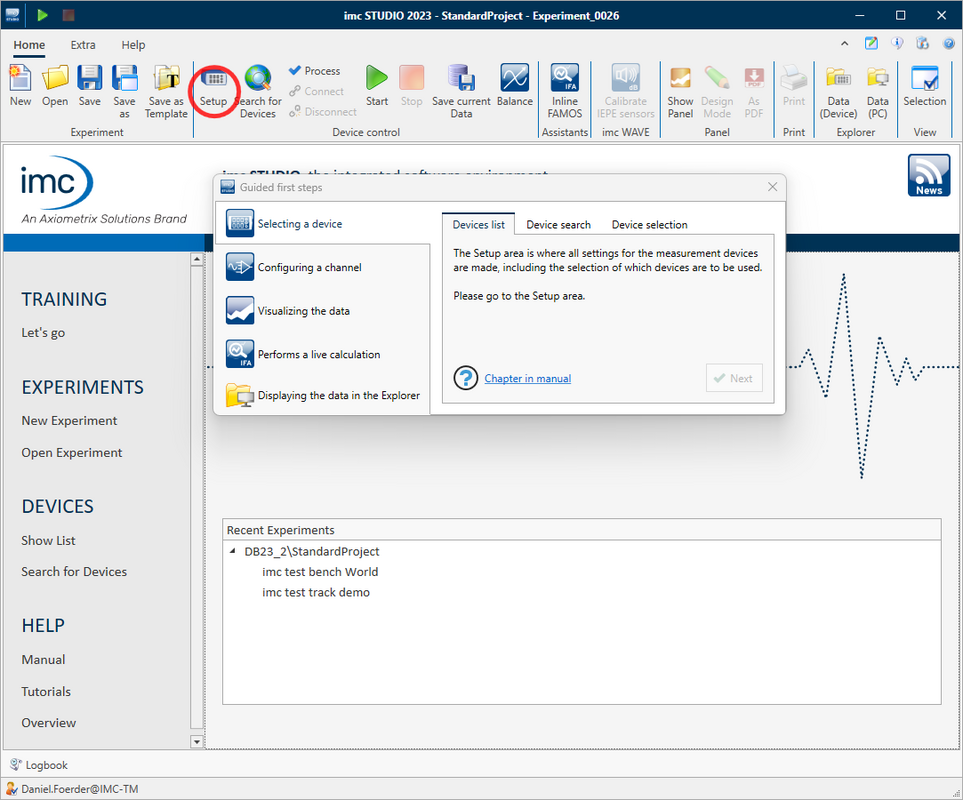

투어 가이드
가이드 투어는 새로운 사용자가 처음으로 imc STUDIO를 시작하는 데 도움이 되며 장비 선택 및 채널 설정부터 측정 데이터를 확인하기까지의 소프트웨어의 기능을 단계별로 안내합니다. 설정 마법사는 imc STUDIO의 첫 화면에서 "Let's go"를 클릭하여 언제든지 시작하고 반복할 수 있습니다.
데모 Experiments
이제 사용자는 기본으로 제공하는 다양한 데모 Experiments 템플릿을 통해 바로 테스트에 사용하거나 영감을 얻을 수 있습니다. Experiments는 실제 고객들의 테스트 프로젝트를 기반으로 하여 imc STUDIO의 다양한 가능성을 보여주는 수많은 기술적인 패널이 포함되어 있습니다. 제작되어있는 프로그램 탭은 시뮬레이션된 라이브 데이터와 함께 즉시 확인이 가능하여 DAQ 하드웨어의 연결이 필요하지 않습니다. 데모 프로젝트는 imc 웹사이트에서 다운로드할 수 있습니다.
DAQ 에뮬레이션
imc STUDIO는 분석의 결과 또는 실제 측정된 데이터 파일에 대한 실시간 데이터 시뮬레이션 을 통해 어플리케이션 설정 테스트를 위한 새로운 기능을 제공합니다.
Function Simulator
함수 시뮬레이터를 사용하면 사인파, 사각파, 톱니파 등과 같은 합성된 데이터를 클릭을 통해 생성할 수 있습니다.
Channel Loader
채널 로더는 실제 imc FAMOS 데이터 파일을 imc STUDIO에 로드 및 재생하여 테스트에 사용할 수 있습니다.
테스트에 대한 풍부한 Experiments 정보
제작하는 Experiments는 다음과 같은 유형의 추가 정보 및 파일을 통해 테스트 정보를 더욱 알차게 구성할 수 있습니다.
- 제어 및 테스트 시퀀스 파라미터가 있는 스프레드시트
- 센서 등의 데이터 시트, 설치 정보 등과 같은 PDF 문
- 센서 배치 위치 또는 사진 정
- 기준 및 설정값 등의 추가 데이터 그래프
- 보고서 템플릿
- 채널 로더용 DAT 파일 (파일 재생을 위한)
- Experiments 내에 포함하여 저장하고자 하는 모든 정보
- 상대 경로를 사용하여 다른 PC에 이식이 간편
이제는 테스트를 위한 모든 정보 및 Experiments를 더욱 쉽게 공유가 가능합니다.
"Summary" 새로운 채널 요약 페이지
SETUP 탭의 새로운 "Summary" 페이지에서는 가장 주요한 설정들에 대한 전체적인 리뷰를 제공합니다. 채널 유형에 관계없이 이 페이지에는 현재 값, 오버드라이브 경고 및 메모리 설정을 포함하여 구성된 모든 채널이 표시됩니다. 이를 통해 사용자는 다른 페이지 간에 전환할 필요 없이 빠르고 포괄적인 개요를 얻을 수 있습니다.
imc STUDIO Monitoring
imc STUDIO Monitoring을 사용하면 사용자는 여러 대의 PC에서 동시에 imc STUDIO의 실시간 데이터를 확인할 수 있습니다. 주요 어플리케이션은 다음과 같습니다.
현재 계측 상황을 확인하기 위해 진행 중인 테스트를 다른곳에서 표시
실시간으로 대량의 측정 데이터를 동시에 모니터링할 수 있으며 각 테스트 그룹이 나뉘어 각자의 데이터를 집중하여 확인
