Dx-BrakeTemp: 자동차 휠의 무선 온도 측정 센서

Dx-BrakeTemp를 통해 사용자는 테스트 차량의 바퀴에서 직접 온도를 고정밀로 측정할 수 있는 턴키 원격 측정 시스템으로 자유롭게 사용할 수 있습니다. 브레이크 디스크의 온도와 같은 모든 차량 휠에 대한 측정 신호는 다이렉트로 디지털화되어 사이드미러에 설치되는 안테나를 통해 차량 내부에 설치되는 수신 모듈로 원격으로 전송됩니다. 이 시스템은 견고한 설계로 악조건의 환경과 모든 종류의 날씨에 대한 도로 테스트에도 적합합니다.

  • 정확한 온도 측정 온도 보상회로가 내장된 차동 온도 센서 채널을 통해 정밀한 온도 측정이 가능합니다.
  • 견고한 트랜스미터 모듈 전원 공급 장치가 통합되어 있으며 방수방진(IP67)로 모든 기상 조건에서 사용할 수 있습니다.
  • 편리한 시스템 체크 원격 제어 기능으로 파손을 빠르게 감지하고 시스템 상태(배터리 전압, 하우징 온도, 무선 신호 수신 강도)를 모니터링 하는 채널을 통해 센서 상태를 모니터링하고 문제 해결이 용이합니다.
  • 최고의 신호 간섭 내성 에러 감지 기능이 있는 디지털 데이터 전송(16비트)을 통해 원격 측정 의 간섭 내성이 가장 높습니다.
  • 쉬운 호환성 표준 CAN 및 아날로그 인터페이스를 제공하여 기존 측정 시스템에 빠르게 통합할 수 있습니다..

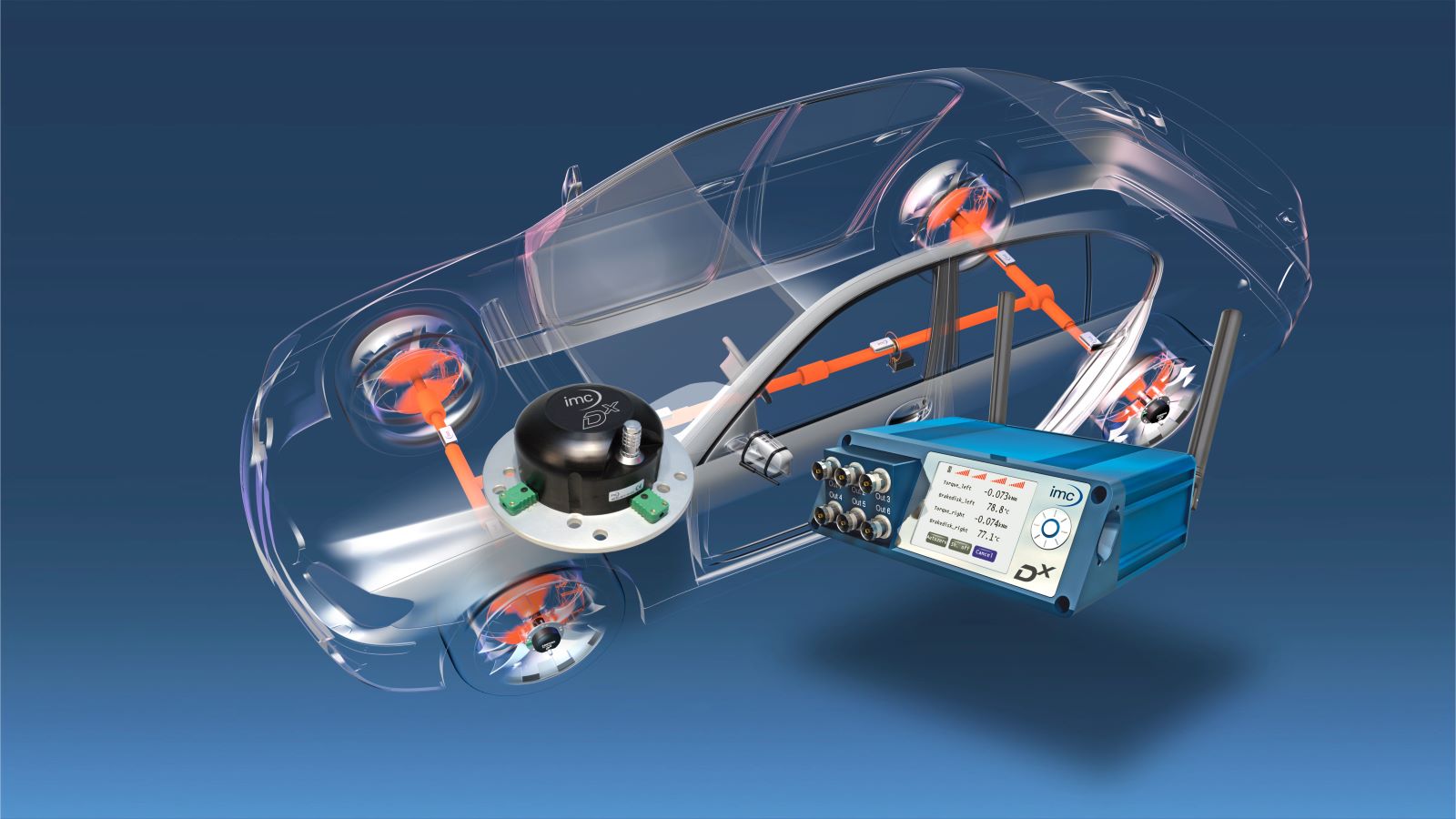

최대 4개의 차량 휠에 대한 동기화 온도 측정

Sychronously measure all 4 wheels

차량에 대한 4개의 바퀴를 모두 동시에 측정할 수 있습니다. 데이터는 실시간으로 물리적인 값으로 표시됩니다.

Dx-BrakeTemp - 무선 송신 모듈

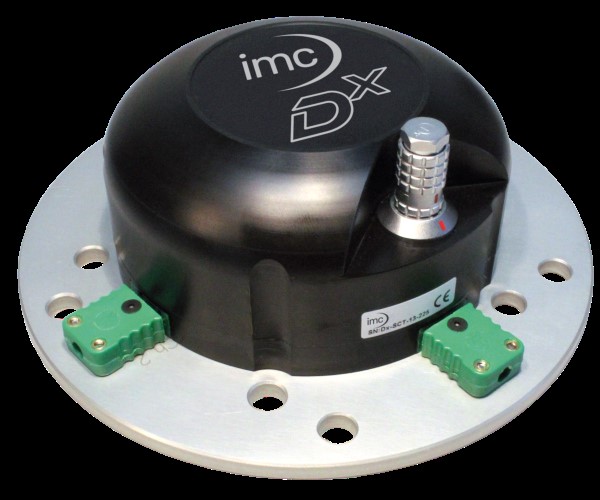

[Translate to South Korean:] Dx transmitter unit with 3 DI type K thermocouple channels

3채널 차동 입력 type K 열전대 Dx 무선 송신 모듈 하우징

[Translate to South Korean:] Dx transmitter unit with 4 SE type K thermocouple channels

4채널 single-ended type K 열전대 Dx 무선 송신 모듈 하우징

빠른 설치 시간

Dx-BrakeTemp 센서는 특히 견고하고 설치하기 쉬운 커스텀 하우징에 담겨 제공됩니다. 차량의 표준 휠 볼트에 시스템을 마운트 하기 위해 콜릿 너트가 포함된 마운팅 플레이트(옵션)를 사용할 수 있습니다. 이를 통해서 센서의 설치 시간이 매우 짧습니다.

Dx 무선 수신 모듈 (RCI)

Dx-Empfangseinheit RCI (Front)
Dx-Empfangseinheit RCI (Front)

Dx 무선 수신기 (RCI)

[Translate to South Korean:] Dx Antenna for mounting on the side mirror

사이드미러에 장착하는 Dx 안테나

Dx-BrakeTemp
Accuracy±1 K
Temperature range-10 °C to 60 °C
Sensor inputs3 or 6 thermocouples type J or K per wheel
Sampling rateUp to 200Hz per channel with 3 channels per wheel
Measurement rangeType K: to 1300 °C
Type J: to 1200 °C
Resolution16 bit
DimensionsHeight: approx. 50 mm
Diameter: approx. 100 mm
Mounting on the wheelCollets on the wheel bolts
Dx-Telemetry Transmitter Unit (SCT)
Transmission frequencyDx: 13 frequencies in the 868-MHz-Band
Dx-HT: 17 frequencies in the 2.4-GHz-Band
Sampling rateMax. 4.6/5.0 kHz per channel (868-MHz-/2.4-GHz-Band)
Resolution16 bit
Synchronized measurementsUp to 4 Dx-SCTs (4 wheels)
Ingress protection ratingIP 68
Power voltageBattery with 40 h operation time
Transmission powerMax. 10 dBm
Dx-Telemetry Receiver Unit (RCI)
Antenna inputs2 independent receivers in diversity mode
Display2.83 inch color display, 320 x 240 px
Auto-zeroRemote controllable
CAN interfaceCAN 2.0b acc. to ISO 11898, max. 1 MBaud
Analog output6 BNC sockets
ConfigurationUp to 4 Dx-BrakeTemp
Power voltage9-36 Volt DC
Temperature range-20 °C to +65 °C
DimensionsApprox. 170 x 130 x 53 mm (without antenna)
WeightApprox. 0.8 kg
