imc Inline FAMOS - PC에서 실시간 데이터 분석

 테스트 결과가 예상과 일치하나요? 테스트벤치에서 한계와 임계값을 어떻게 직접 모니터링할 수 있습니까? 테스트 대상은 몇 번의 부하 사이클을 거쳤으며 테스트 대상의 현재 상태는 어떠한가? imc Inline FAMOS는 실시간 데이터 분석을 통해 이 모든 질문에 대한 답을 제공합니다. imc Inline FAMOS를 사용하면 imc STUDIO 를 통한 실시간 데이터 분석의 가능성이 확장됩니다. 측정이 진행되는 동안 통계 분석, 수학적 계산 또는 기타 복잡한 분석을 실시간으로 수행할 수 있습니다.

고객 혜택

  • 시간 절약: 실시간 분석은 테스트 실행 중에 이미 결과를 제공하므로 후속 후처리가 필요하지 않습니다.
  • 심층적인 이해: imc Inline FAMOS는 테스트벤치 데이터 스트림의 실시간 분석을 통해 복잡한 기술 프로세스에 대한 직관적인 접근을 제공합니다.
  • 즉각적인 대응: 실시간 평가를 통해 사소한 조정부터 비상 종료까지 대화형 또는 완전 자동화된 즉각적인 대응 및 개입이 가능합니다.

일반적인 적용 분야

  • 전력 모니터링, 스펙트럼 분석, 클래스 카운팅 등과 같이 실시간 분석이 필요한 테스트 및 검사 작업.
  • 부품 및 피로 테스트와 같은 테스트 스탠드 및 검사 절차 모니터링 등
  • 클래스 카운팅을 통한 부하 이력 축적 등 실시간 평가가 필요한 복잡한 테스트
  • 개방형 및 폐쇄형 루프 제어 작업

특별한 기능

교차 장치 온라인 계산

imc STUDIO의 확장 패킷으로, 연결된 측정 하드웨어의 모든 데이터 스트림에 직접 액세스할 수 있으며 실시간으로 교차 장치 계산 및 분석이 가능한 imc Inline FAMOS가 있습니다.

짧은 반응 시간

imc Inline FAMOS를 사용한 계산은 거의 즉시 수행됩니다: 100ms 이내에 결과를 확인할 수 있습니다(“휴먼 리얼타임”). 예를 들어 제어 어플리케이션에서 더 빠른 반응 시간이 필요하신가요? 그렇다면  device의 실시간 플랫폼인 imc Online FAMOS가 적합합니다.

인상적인 컴퓨팅 성능

PC의 CPU 성능을 최대한 활용함으로써 imc Inline FAMOS는 광범위한 계산 단계가 있는 많은 측정 채널에서도 인상적인 데이터 처리량을 제공합니다. 광범위한 분석이 여러 프로세서 코어에 분산되어 있으며 적절한 PC 하드웨어를 선택하여 성능을 쉽게 확장할 수 있습니다.

간편한 신청

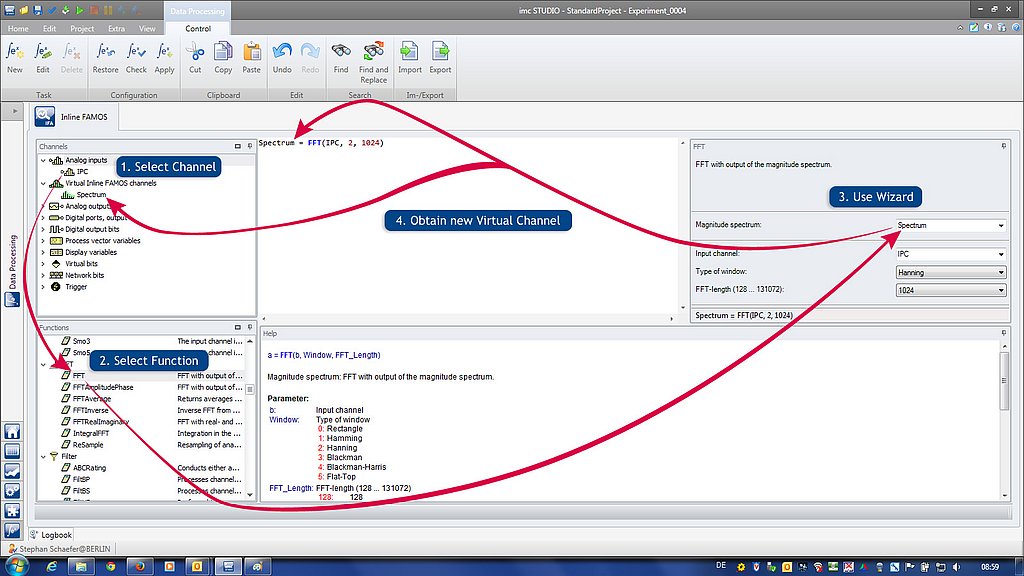

함수 라이브러리는 바로 사용할 수 있는 기성 분석 기능을 제공합니다. 측정 채널을 선택하고 원하는 기능으로 드래그하면 즉시 계산된 결과 채널을 받을 수 있습니다. 여러 계산 단계는 편집기에 시퀀스로 저장되며 명확하게 편집하고 향후 프로젝트에 로드하여 재사용할 수 있습니다.

포괄적인 함수 라이브러리

 데이터 분석을 위해 성능 계산, 통계 분석 또는 수학적 함수 등 포괄적인 표준 함수 모음을 사용할 수 있습니다. 또한 주문 분석, 음향 평가, 스트레인 게이지 로제트 회로, 응력 분석을 위한 분류 알고리즘, 디지털 필터링 또는 비선형 특성 곡선 평가와 같은 특수한 응용 분야도 다룹니다.

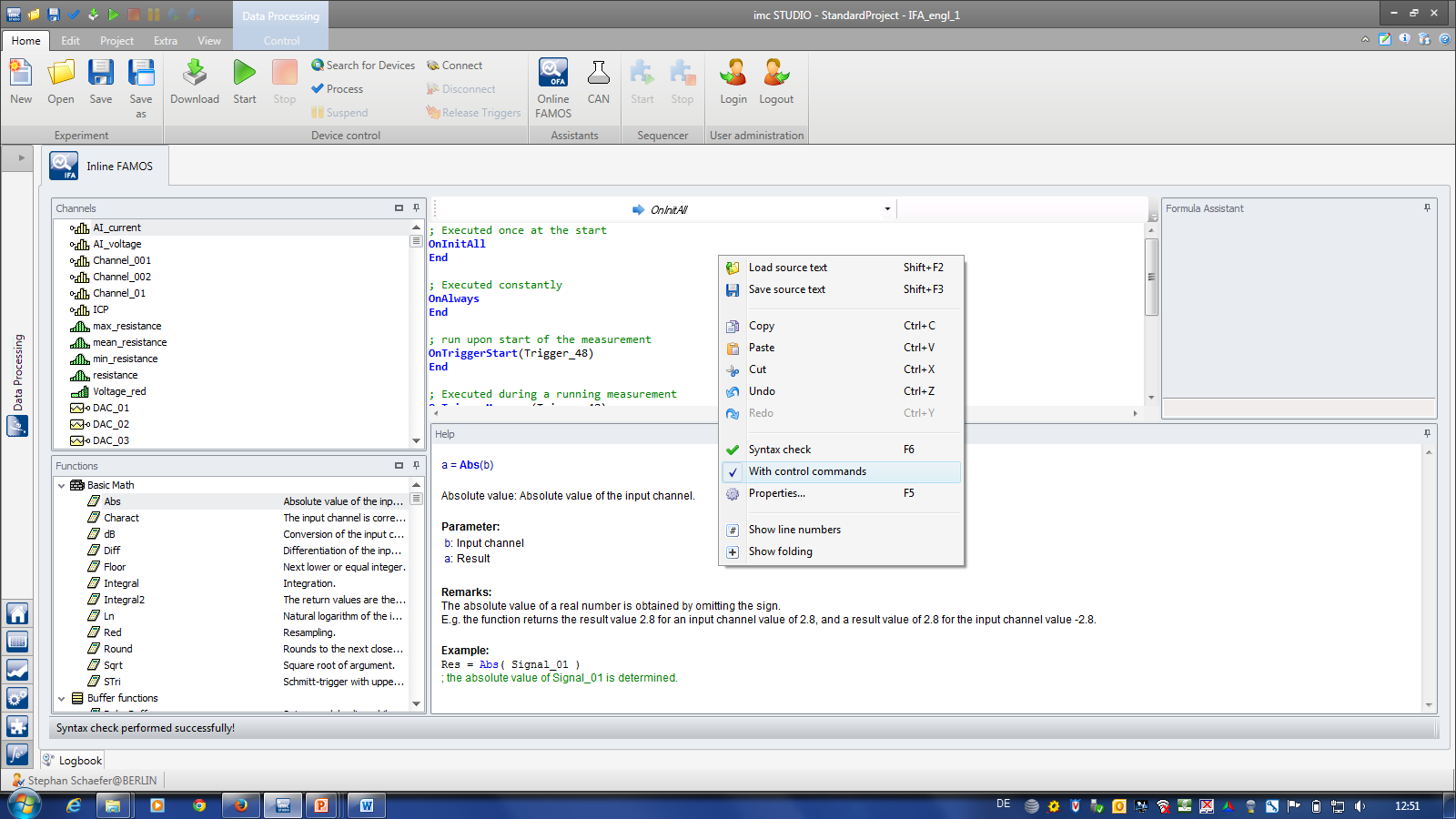

기본 수학 연산

  • 기본 산술부터 미분 방정식, 정수 또는 특성 곡선 보정에 이르기까지 모든 기본 수학 함수를 사용할 수 있습니다.
  • '포켓 계산기' 표기법으로 공식을 입력하기만 하면 함수를 쉽게 정의할 수 있습니다.
  • 결과는 가상 채널의 형태로 출력되며 저장하여 다른 함수에 사용할 수 있습니다.

통계 함수

다음과 같은 다양한 통계 함수를 사용할 수 있습니다,

  • 최소
  • 최대
  • 평균값
  • RMS 실행
  • 등

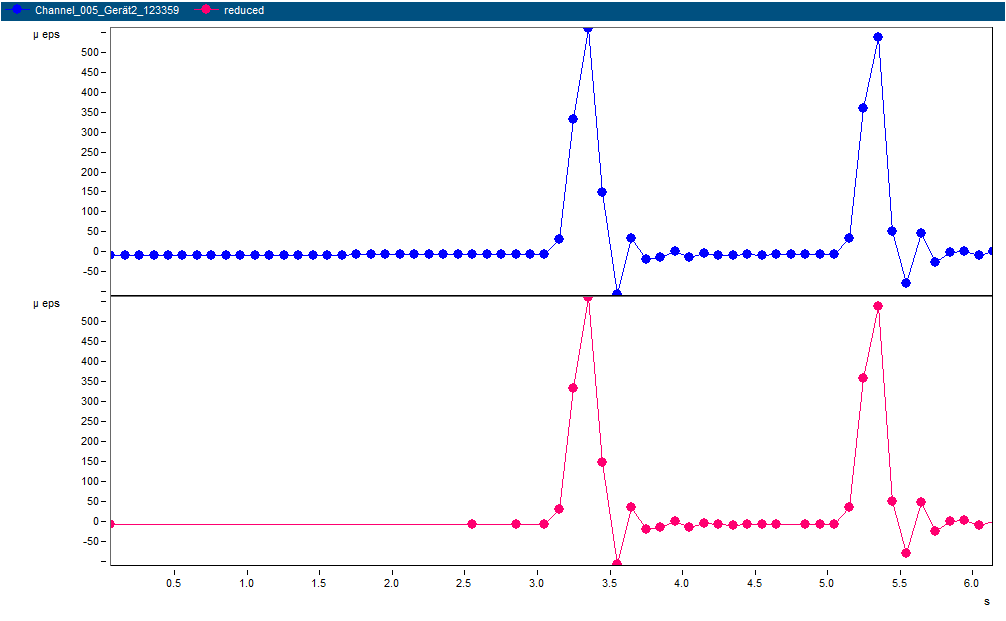

데이터 감소(트랜지션 레코딩)

  • 아날로그 데이터의 데이터 감소
  • 파형에 기반한 동적 샘플링 속도
  • 최대 250의 감소 계수

전력 측정

  • 1상, 2상 또는 3상 전력 측정
  • 유효 전력, 피상 전력, 무효 전력 및 역률 자동 계산

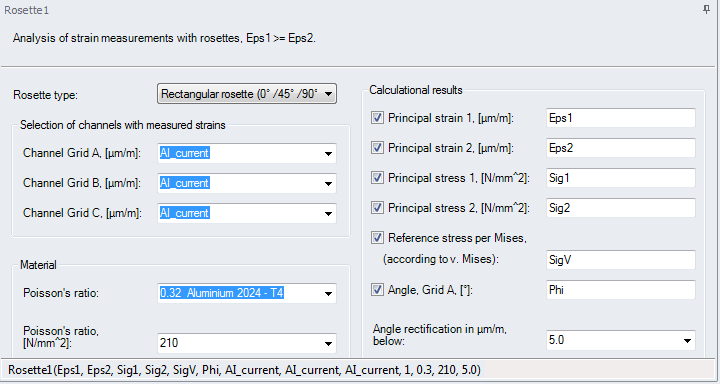

스트레인 게이지 로제트 계산

  • 로제트를 사용한 변형률 측정 분석
  • 기능의 편리한 파라미터화를 위한 상세 도우미
  • 결과 채널로 주요 응력 및 변형률의 직접 출력

제어 및 모니터링

  • 모든 측정 채널의 모니터링 제한
  • 이벤트 로그

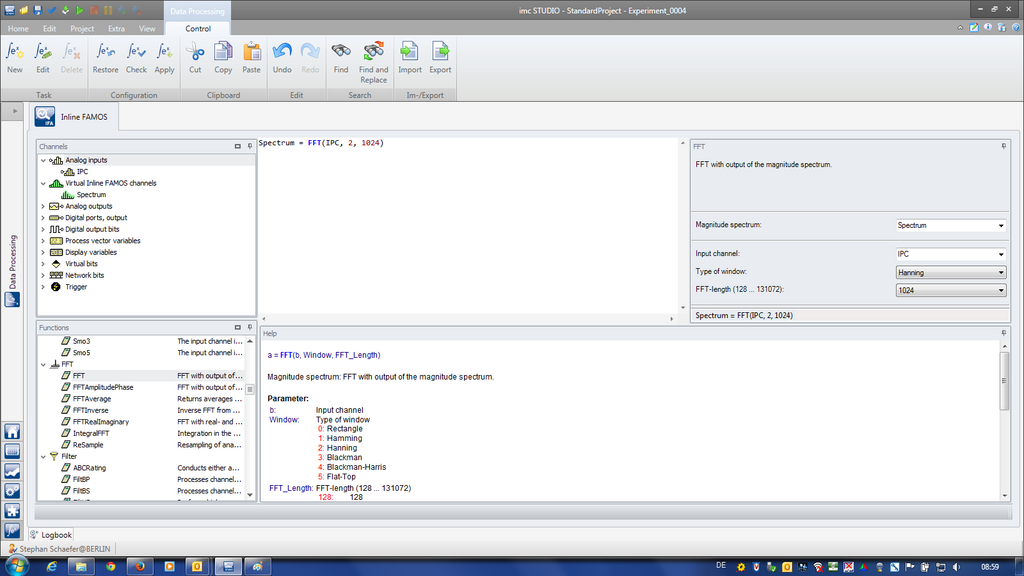

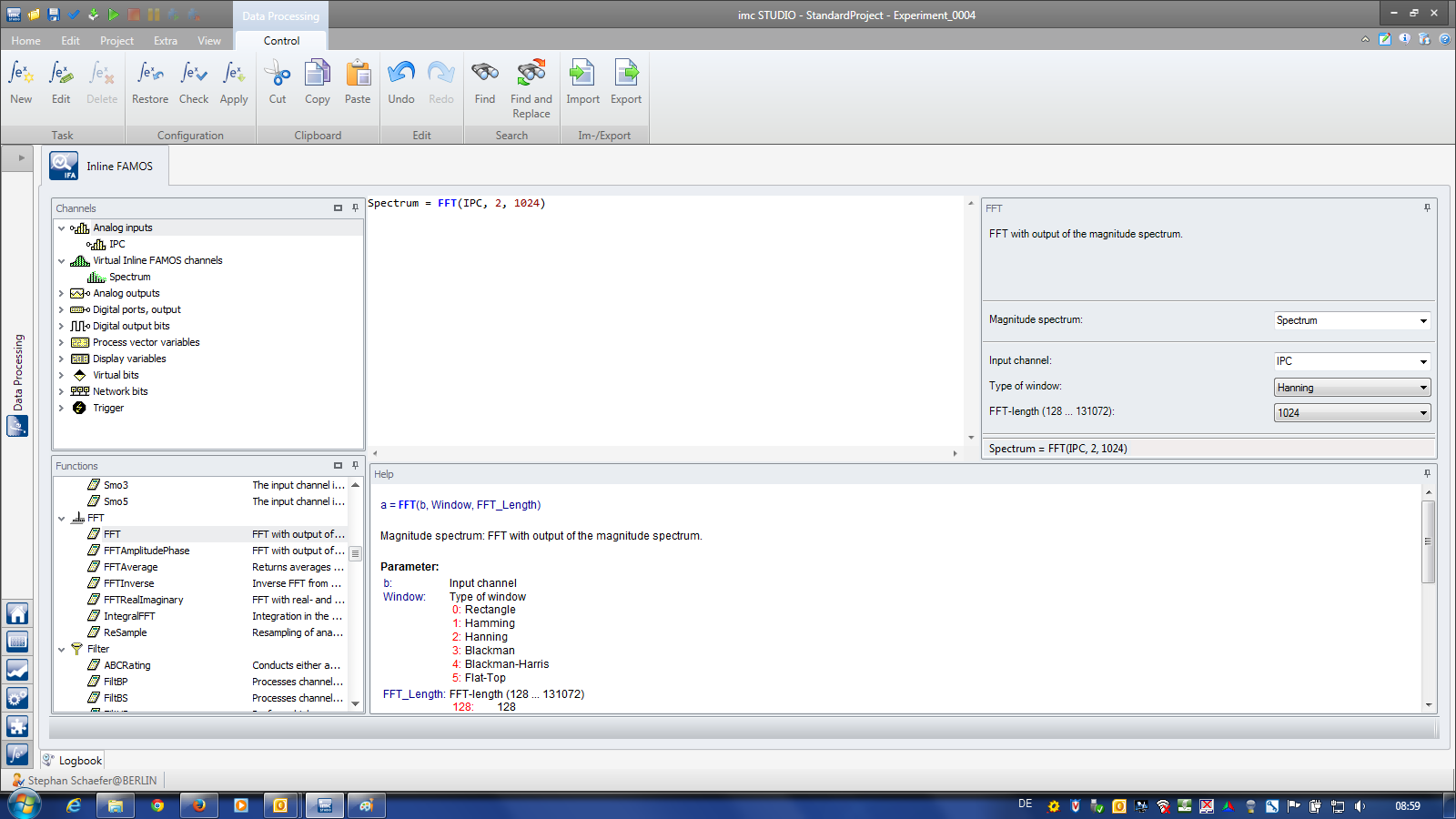

디지털 필터, FFT

  • 인버트 또는 복합 FFT
  • 고역, 저역, 대역 통과 필터 등
  • A-, B- 또는 C- 평가와 같은 음향 필터



주문 추적 분석

[Translate to South Korean:] order tracking analysis
  • 주문 스펙트럼
  • RPM 값/주파수 라인 결정
  • 펄스 시간 측정
  • 복잡한 주문 라인
  • 스무딩
  • 그리고 훨씬 더

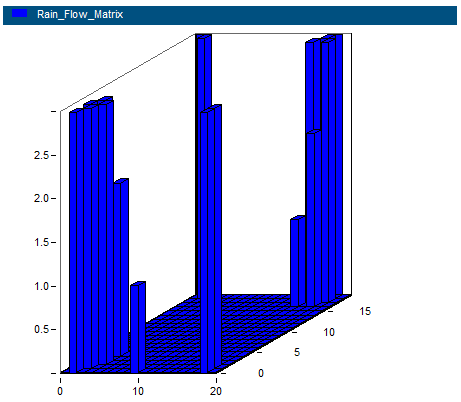

온라인 수업 계산

  • 분류 히스토그램
  • 비 흐름
  • 2채널 회전 매트릭스
  • 극값 근사치
  • 그리고 훨씬 더
