Alle Messmodule
![[Translate to South Korean:] imc CRONOSflex module UNI2-8](/fileadmin/_processed_/f/0/csm_CRFX-UNI2-8_03_7240478d45.jpg "[Translate to South Korean:] imc CRONOSflex module UNI2-8")

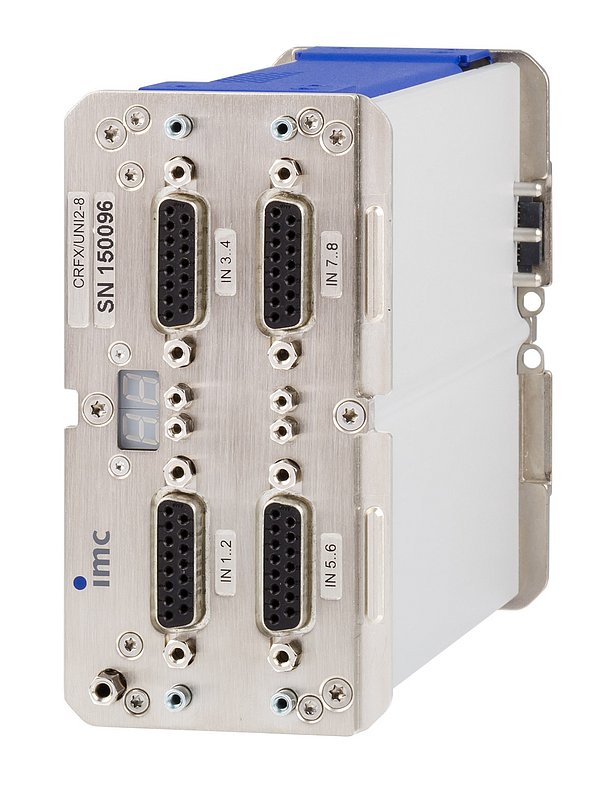

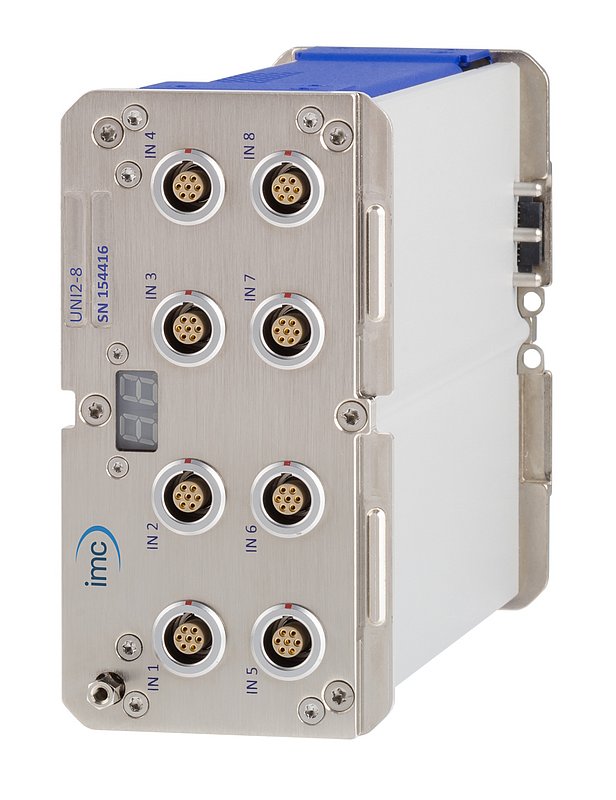

UNI2-8
8채널의 범용 입력 모듈
imc CRONOSflex 범용 모듈(CRFX/UNI2-8)은 많은 다른 유형의 시그널 컨디셔닝이나 언제 어떤 시그널컨디셔닝이 필요할 지 모르거나 변경해야하는 테스트에 이상적입니다.
다중 8 채널 아날로그 입력 채널은 전압, 전류, IEPE/ICP 센서들 뿐만 아니라 온도 (열전지와 PT100/RTD), 저항 브릿지, 스트레인게이지(풀, 하프, 120 또는 350 옴 쿼터 브릿지 직접 지원) 를 측정할 수 있습니다.
외부 센서의 전원이나 저항 브릿지 측정을 위해 소프트웨어를 사용하여 센서 전원(2.5V에서 24V까지)도 선택 가능합니다.
특징
- 모든 물리적인 센서 직접 지원
- 최대 48kHz의 높은 시그널 대역폭
- 선택 가능한 소프트웨어 상 120옴/350옴 쿼터 브릿지
![[Translate to South Korean:] imc CRONOSflex module UNI-4](/fileadmin/_processed_/0/1/csm_CRFX-UNI4_02_e34a6749bd.jpg "[Translate to South Korean:] imc CRONOSflex module UNI-4")

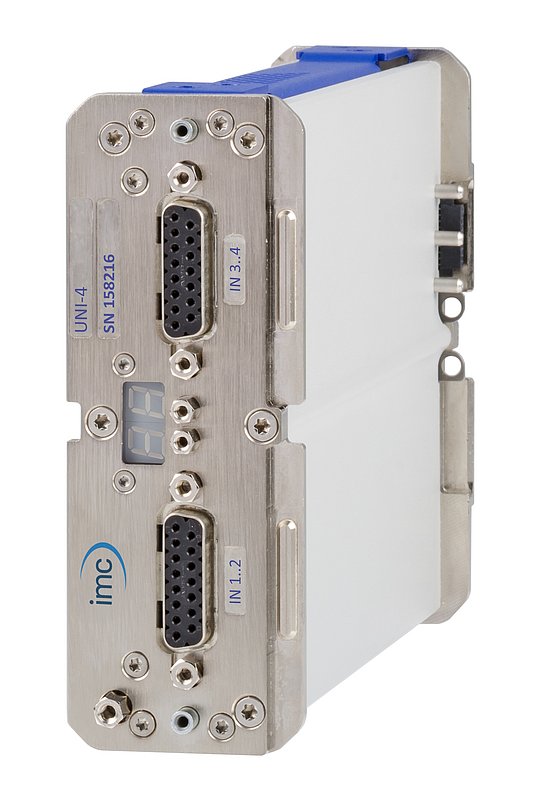

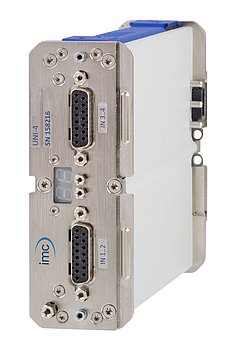

UNI-4
4채널 고립형 범용 모듈
imc CRONOSflex의 범용 모듈(CRFX/UNI-4)은 최대한의 유연성과 다양성을 제공합니다. 4채널로 구성으로 전압과 전류, IEPE(ICP)센서 측정뿐만 아니라 온도(열전대, PT100, PT1000), 브릿지, 스트레인게이지(내부 전체와의 풀, 하프, 쿼터 브릿지 : 120, 350, 1K) 측정 또한 가능합니다.
0.25V~24V사이의 전원 전압 설정으로 각각의 브릿지 측정을 위한 외부 센서 전원 공급이 가능합니다.
채널들은 전압, 전류, 온도 측정을 위해 각각 절연되어 있으며 각 채널은 개별적인 A/D 컨버터와조정 필터가 장착되어 있어 측정 값을 동시에 읽어 보낼 수 있습니다.(예: 안티-알리아싱(anti-aliasing) 필터)
특징
- 전류, 전압, 온도 측정을 위한 채널별 절연
- 개별적인 센서 전원 설정 가능
- PT100과 PT1000 지원
- 48kHz의 높은 시그널 대역폭
LV3-8
8 채널 전압/전류 고 해상도 측정 모듈
imc CRONOSflex의 고 해상 전압, 전류*, IEPE/ICP 모듈(CRFX/LV3-8)은 소프트웨어에서 채널별로 최대 초당 100 kSamples까지 조정이 가능합니다. 또한 채널별로 48kHz의 높은 아날로그 대역폭으로 소리와 진동 시그널을 포함한 전반적인 전기 신호를 측정하는데 적합합니다.
특히 +/-0.005V에서 최대 +/-60V 풀 스케일의 동적 입력 전압 범위와 최대 80V까지의 과전압 방지 확장 기능은 어떠한 어플리케이션에서도 신뢰할만한 데이터를 측정을 할 수 있습니다.
특징
- 채널 당 48kHz까지 선택가능한 필터링인 소프트웨어의 높은 신호 대역폭
- 시스템 내 모든 채널의 동시 A/D 전환
- imc Plug & Measure Transducer Electronic Data Sheets (IEEE 1451.4) 지원
*4채널 DSUB-15 터미널 커넥션 옵션 필요
ISOF-8
다중 8 채널 고속 고립식 증폭기
IOF-8은 아래와 같은 고 정확도의 측정에 적합한 다중 8 채널 고립식 증폭기입니다.
- 전압과 전류
- 온도(열전대, PT100)
- ICP 센서(ICP 커넥터 옵션 장착)
특징
- 고립식 채널, 고립식 입력
- 입력 전압범위 조정 가능 (+_500mV 부터 +_60V까지)
- 채널 별 조정 가능 필터(예: 안티 알리아싱(anti-aliasing) 필터) 및 개별 A/D 변환기
- imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451.4)) 지원
어플리케이션 :
자동차 내부나 철도 부분과 같은 불확실한 잠재적인 환경에서도 측정에 적합함

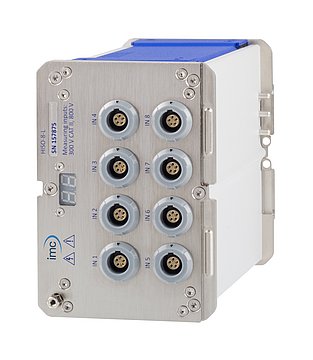

HISO-8
HISO-8은 8채널 아날로그 입력을 갖춘 고절연 차동 증폭기로,
최대 800V의 높은 공통 모드 절연 성능을 통해 미세한 신호를 안정적으로 측정할 수 있습니다.
지원되는 신호와 센서는 다음과 같습니다:
- 전압: ±50 mV ~ ±60 V
- 전류: 20 mA
- PT100, PT1000 온도 센서
- 열전쌍(Thermocouple)
특징:
- 각 채널 독립 절연 설계로 완벽한 전기적 분리
- 최대 800V 공통 모드 절연 성능
- ±600V 차동 과전압 보호
- 최대 11 kHz의 신호 대역폭
- 채널별 설정 가능한 필터(예: 안티앨리어싱 필터) 및 동시 A/D 변환
주요 적용 분야:
- 전기차 및 하이브리드 차량 같은 eMobility 테스트 환경
- 오류발생 시에도 작업자의 안전이 확보되어야 하는 환경
- 고전압 구성 요소(배터리, 전력 전자 장치, 전원 회로) 및 외부 전류 측정 션트의 저전압 신호 측정
DCB2-8 & DCBC2-8
8 채널 브릿지 측정 모듈
imc CRONOSflex 브릿지 측정 모듈은 일체형 센서 전원 공급으로 전압, 전류*, IEPE/ICP 센서뿐만 아니라 저항성 브릿지, 스트레인게이지를 측정하기 위한 다중 8 채널 아날로그 입력 장치를 지원합니다.
소프트웨어 상에서 선택 가능한 (2.5 V to 24 V) 센서 전원 공급 기능이 있어 외부 센서나 저항브릿지 / 스트레인게이지 전원을 공급합니다.
특징
ᆞ5kHz까지의 신호 대역폭
ᆞ소프트웨어 상에서 120과 350Ohm 쿼터 브릿지 선택 가능
ᆞ고밀도의 DSUB-26-HD 연결로 컴펙트 버전 (CRFX/DCBC2-8) 가능
*(2/4채널을 을 위한 DSUB-15 터미널 커넥션 옵션 사용)
*(고밀도의 DSUB 커넥션은 스탠다드 imc DSUB 플러그와 호환 불가, ICP 또는 전류 모드 지원 불가)
B-8 & BC-8
8 채널 고속 브릿지 측정 모듈
imc CRONOSflex 고속 브릿지 측정 모듈 (CRFX/B-8과 CRFX/BC-8)은 다중 8 채널 아날로그 입력 채널을 가지고 있어 저항성 브릿지, 스트레인게이지, 전압, 전류* 및 IEPE/ICP-센서* 측정이 가능합니다.
소프트웨어 상에서 선택 가능한 (2.5 V to 24 V) 센서 전원 공급 기능이 있어 외부 센서나 저항브릿지 / 스트레인게이지 전원을 공급합니다.
특징
ᆞ채널 당 48kHz의 높은 신호 대역폭
ᆞ 소프트웨어 상에서 120과 350Ohm 쿼터 브릿지 선택 가능
ᆞ 고밀도의 DSUB 연결로 컴펙트 버전 (CRFX/DCBC2-8) 가능**
*(2개 채널 사용을 위해 필요한 DSUB-15 shunt 플러그 옵션)
**(고밀도의 DSUB 연결은 imc DSUB 플러그인과 호환가능하지 않으며 부차적인 ICP나 전압 모드를 지원하지 않습니다.)
BR2-4
4채널 고정밀 브릿지 측정 모듈
imc CRONOSflex의 브릿지 측정 모듈(CRFX/BR2-4)은 소프트웨어에서 4개의 저항브릿지, DC 나 CF(AC) 자극(excitation)을 선택 가능하며 스트레인게이지 측정이 가능합니다.
특징
- 브릿지와 LVDT를 위한 반송 주파수(Carrier frequency excitation) (5 kHz)
- 시그널과 이중 감각 감지 전류선(dual sense line configurations) (full bridge와 함께 5/6 선식 등)
- 1V, 2.5V, 5V, 그리고 DC와 CF(AC)모드에 대칭 브릿지 공급(Symmetric bridge supply)
- 오픈 케이블 인식
- 션트(Shunt) 계측을 위한 통합된 계측 레지스터
- 소프트웨어 상에서 120과 350Ohm 쿼터 브릿지 선택 가능
- imc Plug & Measure Transducer Electronic Data Sheets (IEEE 1451.4) 지원

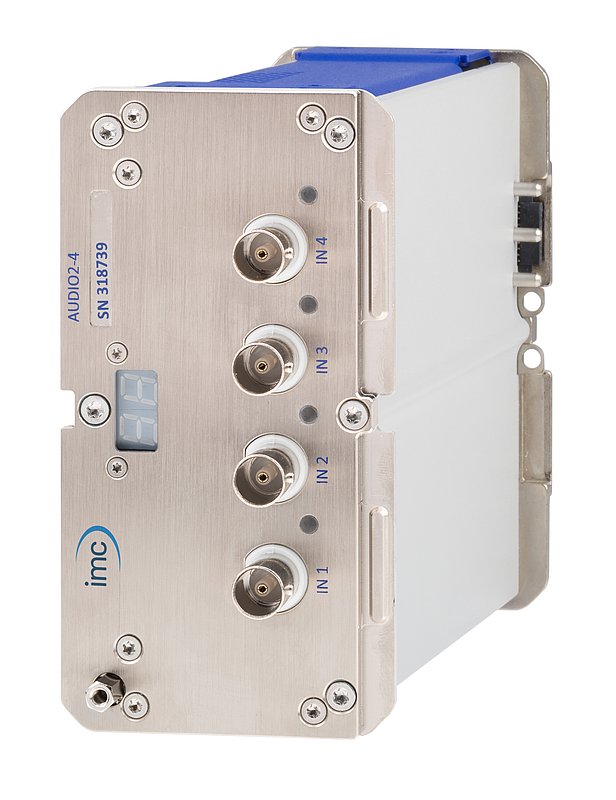

AUDIO2-4 & AUDIO2-4-MIC
4 채널 오디오 측정모듈은 4 개의 개별적인 고립식 전류 발생 채널로 다음을 측정합니다.
•(current-fed 4 mA 전류 포함) IEPE/ICP 센서
• 전압 (AC & DC 커플링)
• ICP 호환 센서(ICP®, Deltatron®, Piezotron® sensors) 에 바로 연결하여 BNC 커넥터를 대신할 수 있습니다.
특징
• 채널 별 고립식 전류 발생
• 견고하고 피드백 없는 시그널 측정
• 48 kHz의 시그널 대역폭
• 높은 시그널 대비 노이즈 비율 (-110 dB SNR)
• 낮은 시그널 왜곡(-115 dB THD)
• 넓은 전압 범위에 걸친 고 정밀 측정
• IEEE 1451.4에 준하는 imc Plug & Measure 지원 (Class I 혼합 모드 인터페이스). 컨덴서 마이크로폰 사용 시 옵션 지원 장비(AUDIO2-4-MIC) 필요.
어플리케이션: 소음측정, 소음과 진동 분석, 가속도 측정

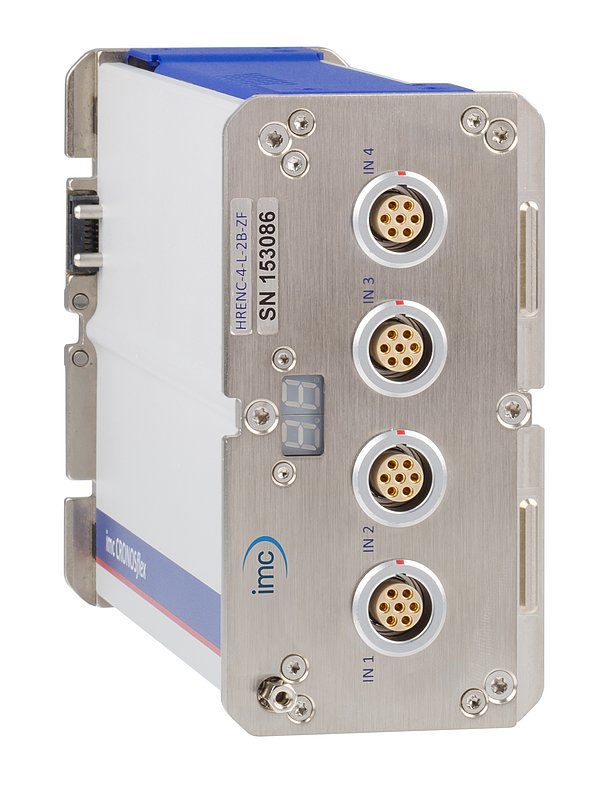

HRENC-4
The imc CRONOSflex Module (CRFX/HRENC-4) serves to measure signals whose time- or frequency information is to be captured. In contrast to the case with analog channels, to actual measurement
does not consist of repeated sampling at a fixed time interval. Instead, digital counters are used to determine either the count of pulses occurring or the time intervals between defined signal slope
events. For the time measurement/ maximum frequency, a resolution of approx. 3.9 ns (256MHz) is achieved. When using two-track sine/cosine signal encoders, conversion to digital values for determining the rotation direction and the absolute count of increments (full periods) is performed. Additionally, detailed information about the position can be gained by analog evaluation of
the sine/ cosine signal, which results in yet further increased resolution.
Highlights
- The HRENC-4 is both a digital comparator and serves the purposeof analog evaluation (sine / cosine signals).
- Fully conditioned (differential input and filter)
- 256MHz measurement time resolution
- Feedback of revolution speed etc. to precise time measurement

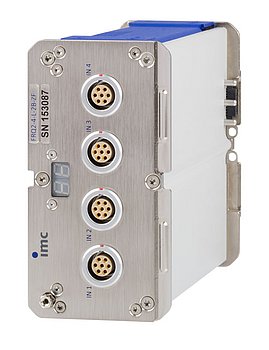

FRQ2-4
This amplifier is especially designed for sensors that are able to convert electrical, physical dimensions in frequency. These sensors spent in a "state of rest" (input parameter = 0) a frequency not equal
zero. The physical dimension combined with the scaling factor has to be entered into the basis card.
By means of taring in the dialog 'amplifier adjustment' this state of rest is tared as a zero position. Frequencies that are smaller than that state of rest will be notified as negative physical values.

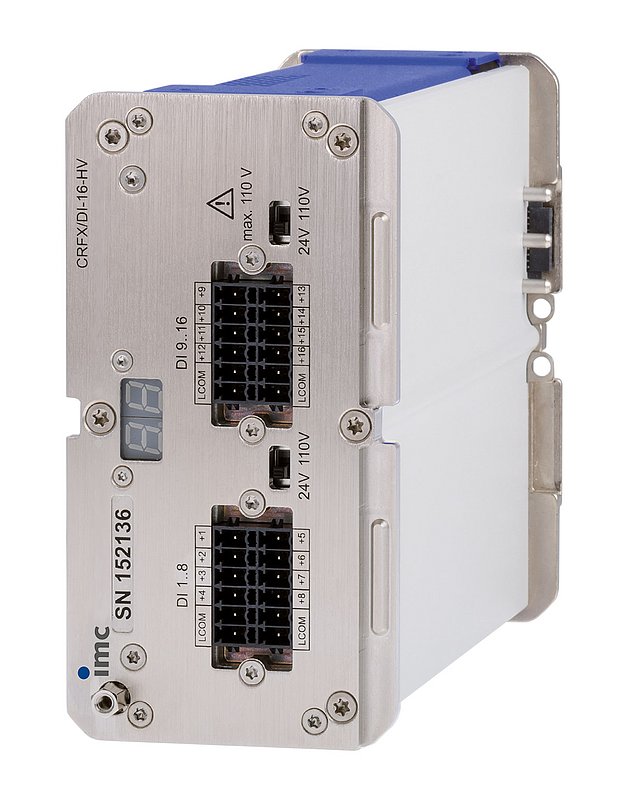

이 모듈 시리즈는 디지털 입/출력 시그널을 공급하고 imc CRONOSflex 시스템이 테스트벤치와 같은 측정 환경을 제어할 수 있도록 지원합니다. 디지털 입력 (DI2-xx) 은 TTL/CMOS 나 24 V 논리 레벨의 디지털 시그널 샘플링이 가능합니다.
DI2-xx 특징
• 4 비트 그룹 방식의 고립식 전류 발생
•(8 비트 그룹 방식의) 5 V 또는 24 V 레벨
디지털 출력(DO-xx-HC)은 높은 출력 전압의 절연된 제어 시그널을 제공합니다. 실시간 계산의 결과나 트리거 장비의 상태 확인과 같은 시그널 상태는 imc Online FAMOS로 만들 수 있습니다
DO-xx-HC 특징
• 8 비트 그룹 방식의 고립식 전류 발생
• 5 V와 24 V 볼트 출력 레벨과 호환
• 드라이브 모드 설정 (오픈 드레인 / 오픈 소스 / 토템 폴)
• 0.7 A / 비트 드라이브 전류 (싱크와 소스)
16 채널 모듈은 동일한 형태에 16비트를 제공합니다. (DI or DO).
32채널 모듈은 단일의 DO 또는 DI 타입의 모듈을 선택하거나 하나를 결합할 수 있습니다. (16+16). 이 모듈은 "더블 모듈"로서 2 개의 7-세그먼트 디스플레이에 각각의 ID를 가지고 2개의 logical 모듈로 사용합니다

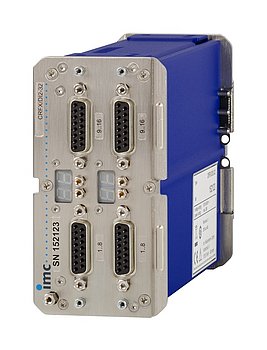

디지털 시그널과 제어 어플리케이션을 위한 DIO 모듈
이 모듈 시리즈는 디지털 입/출력 시그널을 공급하고 imc CRONOSflex 시스템이 테스트벤치와 같은 측정 환경을 제어할 수 있도록 지원합니다. 디지털 입력 (DI2-xx) 은 TTL/CMOS 나 24 V 논리 레벨의 디지털 시그널 샘플링이 가능합니다.
DI2-xx 특징
• 4 비트 그룹 방식의 고립식 전류 발생
•(8 비트 그룹 방식의) 5 V 또는 24 V 레벨
디지털 출력(DO-xx-HC)은 높은 출력 전압의 절연된 제어 시그널을 제공합니다. 실시간 계산의 결과나 트리거 장비의 상태 확인과 같은 시그널 상태는 imc Online FAMOS로 만들 수 있습니다
DO-xx-HC 특징
• 8 비트 그룹 방식의 고립식 전류 발생
• 5 V와 24 V 볼트 출력 레벨과 호환
• 드라이브 모드 설정 (오픈 드레인 / 오픈 소스 / 토템 폴)
• 0.7 A / 비트 드라이브 전류 (싱크와 소스)
16 채널 모듈은 동일한 형태에 16비트를 제공합니다. (DI or DO).
32채널 모듈은 단일의 DO 또는 DI 타입의 모듈을 선택하거나 하나를 결합할 수 있습니다. (16+16). 이 모듈은 "더블 모듈"로서 2 개의 7-세그먼트 디스플레이에 각각의 ID를 가지고 2개의 logical 모듈로 사용합니다
이 모듈 시리즈는 8 채널 아날로그 제어 및 구동 시그널을 지원합니다. 측정 채널의 조합으로 imc Online FAMOS로 실시간 연산을 통한 출력을 나타낼 수 있습니다.
DAC 특징
• 최대. ±10 mA 드라이브 전류의 ±10 V 출력 전압 레벨
• 정의되지 않은 과도 상태(undefined transient states)없는 0 V 의 스타트업 레벨
• 지면에서의 합선 방지 기능 제공
• 최대50 kHz 출력 속도
DAC 모듈 외에 16 채널 디지털 출력 (DO-16-HC) 모듈로 "더블 모듈"을 구성할 수 있습니다. 이 디지털 출력은 고 전압 출력의 절연된 제어 시그널을 지원합니다. 신호 상태는 실시간 계산 결과로 인해 imc Online FAMOS에서 생성되거나 트리거 장비 상태로 교체 될 수 있습니다.
DO-16-HC 특징
• 8 비트 그룹 방식의 고립식 전류 발생
• 5 V와 24 V 볼트 출력 레벨과의 호환성
• 드라이브 모드 설정 (오픈 드레인 / 오픈 소스 / 토템 폴)
• 0.7 A / 비트 드라이브 전류 (싱크와 소스)
"더블 모듈"은 2 개의 7-세그먼트 디스플레이에 각각의 ID를 표시하고 2 개의 논리 모듈로서 작동합니다.
제어 어플리케이션을 위한 구동 출력 및 제어 제공 모듈
이 모듈 시리즈는 8 채널 아날로그 제어 및 구동 시그널을 지원합니다. 측정 채널의 조합으로 imc Online FAMOS로 실시간 연산을 통한 출력을 나타낼 수 있습니다.
DAC 특징
• 최대. ±10 mA 드라이브 전류의 ±10 V 출력 전압 레벨
• 정의되지 않은 과도 상태(undefined transient states)없는 0 V 의 스타트업 레벨
• 지면에서의 합선 방지 기능 제공
• 최대5 kHz 출력 속도
DAC 모듈 외에 16 채널 디지털 출력 (DO-16-HC) 모듈로 "더블 모듈"을 구성할 수 있습니다. 이 디지털 출력은 고 전압 출력의 절연된 제어 시그널을 지원합니다. 신호 상태는 실시간 계산 결과로 인해 imc Online FAMOS에서 생성되거나 트리거 장비 상태로 교체 될 수 있습니다.
DO-16-HC 특징
• 8 비트 그룹 방식의 고립식 전류 발생
• 5 V와 24 V 볼트 출력 레벨과의 호환성
• 드라이브 모드 설정 (오픈 드레인 / 오픈 소스 / 토템 폴)
• 0.7 A / 비트 드라이브 전류 (싱크와 소스)
"더블 모듈"은 2 개의 7-세그먼트 디스플레이에 각각의 ID를 표시하고 2 개의 논리 모듈로서 작동합니다.
