Imc WAVE와 한걸음 한걸음씩 전문 NVH 분석으로

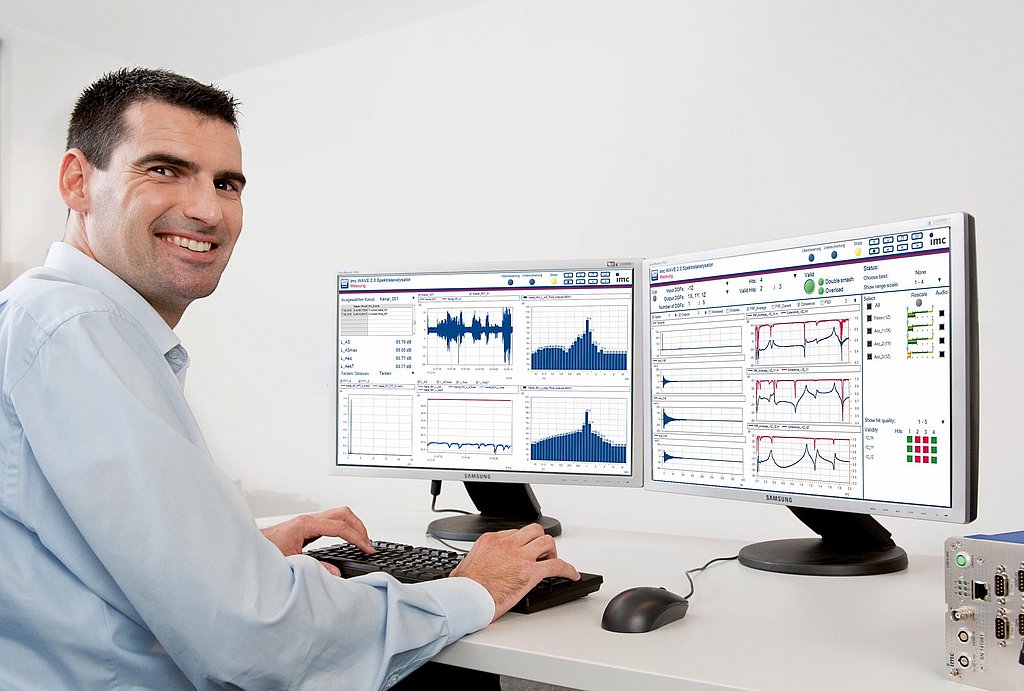

완성품인 차량과 기계를 테스트하는 것이 더 자주 있고 더 중요합니다 – 이렇게 하여, imc Meßsysteme GmbH는 또 다른 구성요소를 포함하는 그들의 계측 솔루션의 라인업을 늘렸습니다: 새로운 imc WAVE는 소리와 진동 분석 소프트웨어입니다. 고객들은 소음측정, 구조분석과 진동시험을 할 수 있을 뿐만 아니라, 또한 다른 계측변수를 동시에 감지해 낼 수 있습니다. 예를 들어, 온도, 힘, 압력이 여기에 포함된다. 또한, field bus 정보는 CAN bus를 통하는데, 예를 들면, 기계와 차량의 전체적인 관점을 동기화 하는 것이 가능합니다.

“소리와 진동 분석 표준을 확인하는 더 간단한 방법 – 저희의 고객으로부터 받은 바램이었기에, imc WAVE를 제작할 때 목표로 하였습니다. 우리는 Task-oriented analyzers 컨셉과 함께 이를 감안해 개발했습니다. 그들은 유저들에게 세팅에 대해 착실하게 장치의 배열에서 마이크 밸런스, 측정 시작까지 안내해줬습니다. 끝날 때, 고객들은 전문가가 될 필요가 없으며, standard에 기반을 둔 전문 평가를 받을 것입니다.” 라고 imc의 개발 부장인 Ralf Winkelmann이 말했습니다.

Standards에 따른 소리와 진동 테스트

인간과 기계 모두에 소음 및 진동 부하를 억제하기 위해서는, 자극적이거나 유해한 주파수를 일으킬 요인을 감소시킬 필요가 있습니다. Imc WAVE 스펙트럼 분석기는 EN 61672에 따라 세 번째 옥타브, 옥타브와 FFT 스펙트럼뿐만 아니라 사운드 레벨 평가와 같은 주파수 분석을 위한 전문 tool을 제공합니다.

기계와 성분의 구조 분석

Imc WAVE 구조 분석기의 모달 분석을 이용하면, 기계 구조물의 공진을 관찰할 수 있습니다. 이러한 목적으로, 정의된 힘 신호는 조형물에 도입되고 가속계로 동적 반응을 측정할 수 있습니다. 모든 신호들의 동시 평가는 구조체의 진동 동작을 충분히 설명하며, 전달 함수의 결정을 허용합니다. 추가 처리를 위한, imc FAMOS 신호 분석 소프트웨어 는 ME’ ScopeTM같은 모달 분석 프로그램에 추가적인 인터페이스를 이용할 수 있습니다.

회전하는 기계와 성분의 측정

회전하는 기계와 드라이브에서, RPM에 의한 진동이나 공진현상이 일어날 수 있고 인간과 기계에게 극도로 위험할 수 있습니다. Imc order tracking 분석으로, 이러한 주파수 별 현상들을 체계적으로 연관성을 볼 수 있고 관찰 할 수 있습니다. FFT와   order tracking spectra는, 각 회전과 RPM의 기능으로서, 융합되거나 꼬이는 진동을 평가하기 위해 분석할 수 있습니다.

“NVH”를 넘어

한층 더 자주, 차량과 기계는 하나의 완성된 유닛으로서 테스트 됩니다. 게다가 실제 NVH 검사 때, 시험 중에 몇 개의 다른 측면들을 커버하도록 지불합니다.

만약 imc WAVE가 imc STUDIO 측정 소프트웨어처럼 plug-in 방식으로 작동된다면, 유저들은 준비된 보편적인 시험 환경이 제공됩니다. NVH 분석에 덧붙여, 온도, 압력이나 GPS같은 여러 가지의 다른 측정 값들이 필요할 수도 있습니다. 더욱이, CAN, LIN이나 FlexRay같은 bus 시스템은 쉽게 연결 될 수 있습니다. 생산성 향상을 위해서, imc WAVE는 실시간 분석을 제공합니다: 이 모든 기록 신호가 특정 표준에 따라 의미 있는 결과로 표현하고 평가할 수 있습니다.


More information: http://www.imc-berlin.com/products/measurement-software/imc-wave-nvh-analysis/overview/
