새로운 imc STUDIO 2022 계측 소프트웨어

imc STUDIO 2022는 데이터 계측 및 실시간 모니터링부터 개방, 폐쇄 루프 제어 방식의 자동화 테스트벤치에 이르는 전체 계측 프로세스를 위한 강력하고 현대적인 계측 소프트웨어 플랫폼입니다.



소프트웨어의 최신 버전은 64비트 프로세서, 멀티스레딩과 같은 최신 기술이 완전히 적용되었습니다. 기존 데이터처리 방식을 새롭게 업데이트 하거나 완전히 재설계 되었습니다. 최신의 아키텍처는 특히 많은 양의 데이터를 처리하는 능력을 향상시킵니다. 저희는 사용자 경험을 향상시키기 위해 기능을 개선하고, 워크플로우를 단순화하고, 더 높은 안정성을 위해 많은 시간을 투자했습니다. 아래에서 imc STUDIO 2022의 새로운 기능을 확인하고 데모 버전을 사용해보세요.

데모 버전 다운로드

견적 문의하기

업데이트 견적 문의

imc STUDIO 2022의 새로운 기능

  1. 64비트 프로세서 대응
  2. 멀티스레딩 기능을 적용한 성능 향상
  3. 새로운 imc3 데이터 형식
  4. 새로운 디자인
  5. 향상된 사용자 인터페이스
  6. 새롭게 추가된 기능들
  7. 새로운 imc 하드웨어 추가
  8. 새로운 기능에 대한 전체 PDF 자료
  9. 이전 버전의 업데이트 내용

이전 버전

imc STUDIO 5.2의 새로운 기능

imc STUDIO 5.0의 새로운 기능

64 bit 기반의 새로운 운영 체제

imc STUDIO 2022는 완전히 새로운 64 비트 기반의 프로그램으로 개선되었습니다. 이제 imc STUDIO는 현재와 미래의 Windows 운영 체제, PC 하드웨어의 최고 성능을 보장하는 미래 지향적인 플랫폼을 기반으로 구동됩니다. 동시에 측정 파일이 최대 2GB 이상이 될수 없었던 것과 같은 문제도 해결되었습니다.

멀티스레딩 기능을 적용한 성능 향상

새로운 imc STUDIO 소프트웨어에는 멀티태스킹 기능을 완벽하게 사용하는 새로운 방식의 소프트웨어 아키텍처가 작용됩니다. 이는 최신의 PC 하드웨어의 자원을 최적으로 사용하여 성능을 높일 수 있는 가능성을 열어줍니다. Mulithreading 기술은 특히 계측 장비에서 PC로 대량의 데이터를 스트리밍하거나 imc Inline FAMOS를 사용하여 실시간 디스플레이 또는 실시간 데이터 분석 작업을 여러 프로세서 코어에 분산하는 것으로 컴퓨터의 성능을 최적으로 사용합니다. 이것을 통하여 소프트웨어의 성능이 크게 향상되었습니다. 동시에 imc STUDIO의 성능은 현재 최신 기반의 또는 앞으로 더 발전하는 컴퓨터의 성능에 비례하여 향상됩니다.

새로운 imc3 데이터 형식

새로운 버전의 imc STUDIO는 완전히 새로운 방식의 강력한 imc 파일 형식인 imc3을 사용합니다. 이 새로운 파일 형식의 가장 큰 장점은 어떠한 소프트웨어보다 그래프 창에서 대량의 데이터을 표현하는 것이 빠르고 효율적입니다. 이제는 더이상 다채널, 장시간 데이터를 한번에 확인하기 위해 완전히 로드될 때까지 기다릴 필요가 없습니다. 그래프 창에서는 화면에 표현할 만큼의 데이터만 빠르게 표시됩니다. 이러한 방식으로 데이터 크기에 구애받지 않고 빠르고 원활하게 스크롤하여 확대/축소할 수 있습니다. 또한 데이터 저장에 안전하여 측정중 끊어진 데이터에 대해서도 복구 과정 없이 바로 사용할 수 있습니다. 또한 imc EOS 하드웨어의 모니터 채널도 기본 파일 포맷으로 저장할 수 있습니다. imc FAMOS 2021부터 해당 파일 포맷을 사용할 수 있습니다.

New Design

새로운 imc 만의 디자인 적용

프로그램의 코딩 설계 뿐만 아니라 전체 사용자 인터페이스도 새롭게 변화하였습니다. imc STUDIO 2022는 imc만의 새로운 아이덴티티 디자인이 적용되었습니다. 디자인 요소는 더욱 현대적인 색상과 아이콘으로 변경되고, 용어와 디자인이 통일되었습니다. 주로 하드웨어 설정 페이지, Logbook, 옵션 및 리본 메뉴가 변경되었습니다. 아래는 몇가지 예시입니다.

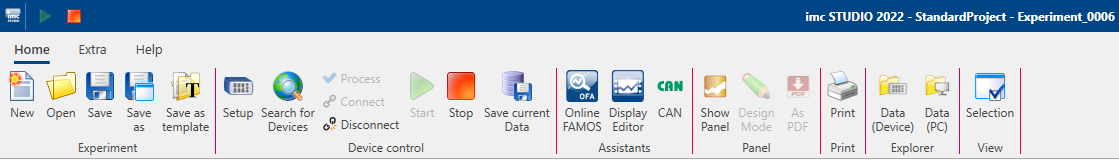

리본 메뉴의 아이콘 디자인 변경

상단 리본 메뉴의 아이콘 디자인이 변경되어 좀더 현대적이고 직관적인 형태로 표시됩니다. 또한 새로운 기능은 Panel에서 리본 아이콘을 사용할 때 아이콘 크기에 맞게 자동으로 배율이 조절됩니다.

새로운 윈도우 배열 방식 지원

  • 새로운 imc STUDIO 2022 버전에서는 SETUP 및 PANEL 창 뿐만 아니라 데이터 브라우저와 같은 도구 창도 하나의 화면에 표시하고 자유롭게 배치할 수 있습니다. 따라서 하나의 화면에 채널 목록, 그래프 및 기타 도구들을 표시할 수 있습니다. 다중 모니터를 통한 창 배치도 가능합니다.
  • 또한 새로운 로그북을 통해 로그창을 축소할 수 있습니다. 특정 메세지를 통해 표시된 로그북을 수동으로 최소화 할 수 있습니다.

최적화된 Data browser

Data browser는 더욱 최적화된 성능과 편리한 인터페이스를 제공합니다.



  • 측정된 모든 데이터를 메모리에 완전히 불러오지 않고도 필요한 기능들을 수행할 수 있습니다.
  • 테이블 및 아이콘의 메뉴가 간소화되고 기능이 명확해졌습니다.
  • 텍스트 검색 기능과 정렬 기능이 빠르고 간편해졌습니다.
  • 오른쪽 마우스 클릭으로 측정된 모든 데이터 및 변수가 포함된 데이터를 imc FAMOS로 바로 전송할 수 있습니다.
  • 다중 트리거 측정을 위한 이벤트 시간 표시 개선

최적화된 프로젝트 그룹 관리

  • 테스트 Experiments 을 불러오고 저장하는 메뉴가 개편되어 훨씬 간소화되고 명확하게 기능을 표현합니다.
  • 이제 소프트웨어를 실행하면 마지막으로 사용된 Experiments 로 바로 시작되고 사용된 장비도 자동으로 선택됩니다.
  • 새 메뉴 기능인 "Save as a template"을 사용하면 현재의 모든 설정과 동일한 새로운 Experiments 를 저장할 수 있습니다.
  • 이제 Experiments의 측정 데이터와 모든 추가 정보(메타 데이터, 변수, ...)를 다른 프로젝트로 쉽게 복사할 수 있습니다.

최적화 된 Panel 창

  • 측정 채널을 Panel로 Drag & Drop 하면 새로운 즐겨찾기 목록이 표시됩니다: 최근에 사용한 그래프 또는 위젯은이 Data Browser에서 Panel로 Drag & Drop할 때 목록의 맨 위에 즐겨찾기로 표시됩니다.
  • 새로운 위치 및 크기 조절 기능으로 Panel 창의 크기를 변경할 때, 위젯의 위치나 크기가 변하지 않게 변경할 수 있습니다. 위젯은 Panel의 변화와 상관없이 위치나 크기가 유지됩니다.

Improved Usability

Other New Functions

서비스 점검 주기 표시

imc 장비에 저장된 마지막 제조사 검교정 날짜가 채널 정보에 표시됩니다. 따라서 하드웨어의 현재 보증 상태나 장비 점검 계획을 위해 도움을 줄 수 있습니다.

Sequencer 기능의 향상

  • 디버그 목적으로 사용되는 개별 시퀀스 비활성화 및 Stop on error 기능은 이제 이벤트 기반 시퀀스(event-based sequences) 에서도 사용이 가능합니다.
  • 추가로 sequencer에서 마지막에 측정된 데이터에 대한 변수 및 파일 경로를 검색하고 사용하기 위한 새로운 커맨드를 선택할 수 있습니다.

명칭의 변경 및 통합

  • Channel 카테고리에 표시되는 이름은 SETUP, Data Browser 그리고 parameter files (xls)에 동일하게 표시됩니다.
  • 기본 트리거로 사용되던 "Trigger_ 48"은 "BaseTrigger"로 변경됩니다.
  • 즉시 동작 트리거의 의미인 "1-Trigger"는 "immediate" 로 변경됩니다.

시간대 (Time zones)

이제 모든 장비는 선택한 하나의 표준 시간대로 할당됩니다. 여러 장비를 사용할 때 발생하는 표준 시간대 혼용 문제가 해결됩니다.

시스템 변수

사용자 이름 및 권한과 같은 새로 추가된 변수는 보고서에 자동으로 표시할 수 있으며, imc FAMOS로 전송이 가능한 측정 변수의 일부로 선언됩니다. 추가로 측정 상태, 연결 상태, 동기화 상태도 변수로 선언됩니다.

변수 및 파라미터의 Import/export

변수들은 이제 하나로 통합된 Load Variables 기능을 통해 변수를 생성하고 덮어쓸(이미 존재하는 경우) 수 있습니다

새롭게 지원되는 하드웨어

  • imc EOS (MHz Data Acquisition System)
  • imc EtherCAT-Gateway (imc CRONOSflex 모듈을 외부 EtherCAT 자동화 시스템과 연동하기 위한 Gateway)

새로운 기능들에 대한 전체 소개

모든 새로운 기능, 개선 및 변경 사항에 대한 내용은 아래 PDF를 다운로드하여 확인할 수 있습니다.
